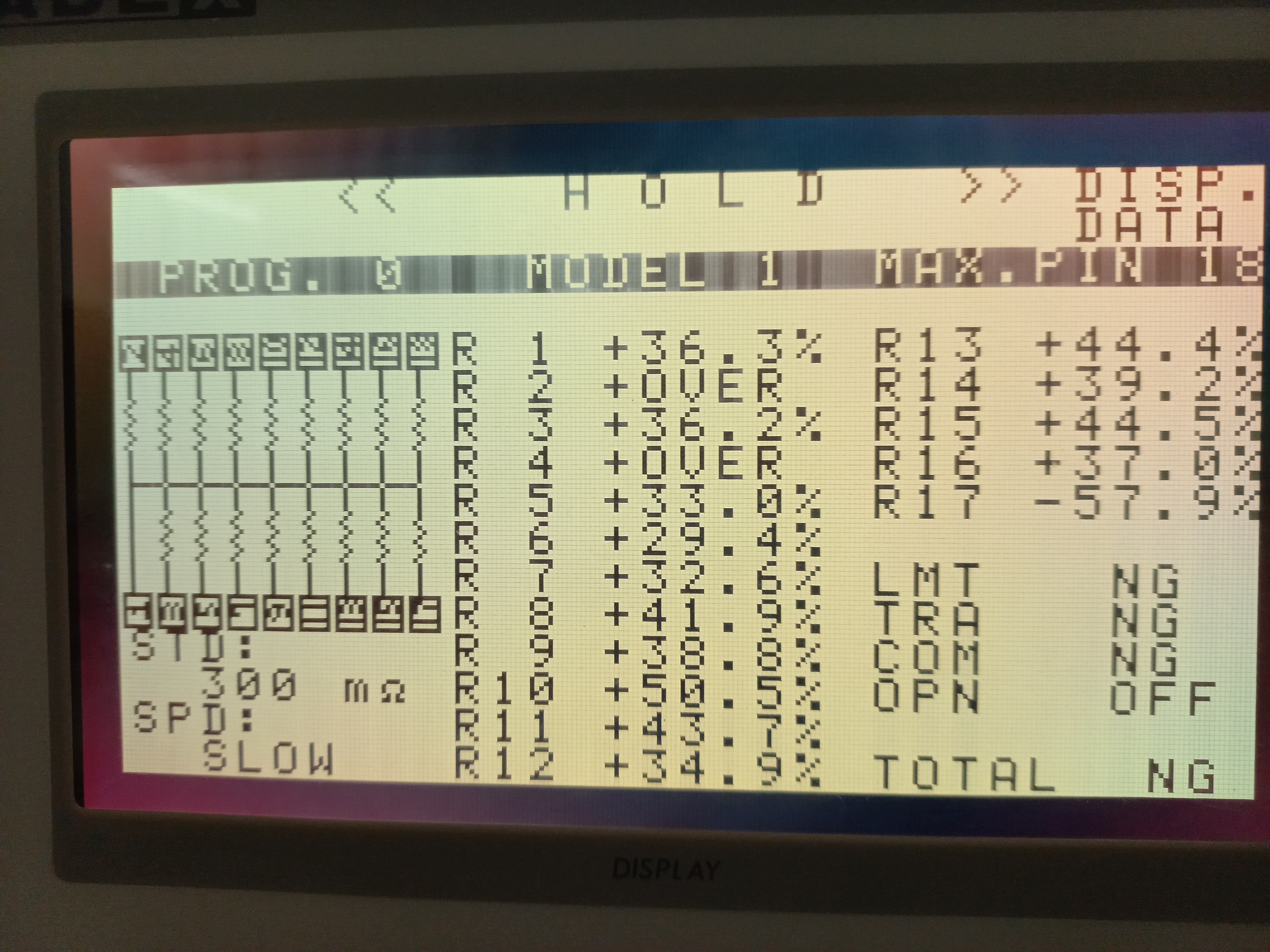

 AX-9203B 초고속 네트워크 저항 검사기 ** 네트워크 저항기, 다연 칩 저항기의 선별기, 테이핑기에 최적 ■ 초고속 측정 : 약 1msec / 1 소자 ■ 측정 범위 : 0.01Ω - 10MΩ ■ 4 단자 측정 (0 ~ 99.9kΩ 이하), 2 단자 측정 (100kΩ 이상) ■ GO / NG 출력 ■ 각 소자 간의 편차를 확인 가능 AX-9203B 초고속 네트워크 저항 검사기는, 0.01Ω에서 10 MΩ까지의 네트워크 저항기 또는 저항기를 초고속, 고정밀도에 측정해 미리 설정된 허용치에 대한 판정을 실시합니다. 본기는, 네트워크 저항의 회로 패턴의 표준적 프로그램을 4 종류 내장해, 백 라이트 첨부 LCD 표시기에 표시되는 회로 패턴에 의해, 지극히 간단한 조작으로 테스트 내용의 설정을 실시할 수 있습니다. 또, 최대 10 채널까지의 반도체 릴레이를 이용한 매트릭스 스캐너 회로［특허］에 의해, 코먼 타입의 경우는 최대 9 소자, 독립 타입의 경우는 5 소자까지의 측정을 초고속, 고정밀도에 실시하는 것이 가능하게 되었습니다.(옵션에 의해 20 채널까지 가능) 입력 핀의 위치도 임의로 설정할 수 있어 컨택트·체크 기능을 표준으로 장비하고 있기 때문에, 4 단자 측정시에 측정 단자의 어떤 것이나 1개에서도 접촉 불량이 발생하면, 판정 신호와 동시에 컨택트·에러 신호를 출력 하겠습니다. 판정 기능에 대해서도 모듈내의 소자 단위에 대한 상하한의 리밋트 판정 외에 모듈내의 전소자의 불균형을 체크하는 트랙킹 판정을 실시할 수도 있습니다. 독립 타입의 네트워크 저항에서는 쇼트·체크, 코먼 타입의 네트워크 저항에서는 코먼 라인·체크, 또 핀수설정 미스·체크를 하는 것도 가능합니다.덧붙여 1/32 W형의 저항의 측정에 대응한 저전력 측정 사양이 되어 있습니다. 그 외, 옵션으로 RS232C에 의한 외부 기기와의 인터페이스가 가능합니다. |
| ■SPECIFICATIONS■ |
| Measuring range and Accuracy (at23℃±5℃) |
| Measuring Range | Measuring Current |
ResolutionAccuracy [Slow] | |||
| SLOW[±9.99%] | FAST[±9.99%] | SLOW[±99.9%] | FAST[±99.9%] | ||
| 0.01Ω～1Ω | 100mA | withinα±0.03%±1d | withinα±0.05%±2d | withinα±0.1%±1d | withinα±0.2%±1d |
| 1Ω～10Ω | 50mA | within±0.03%±1d | within±0.05%±n2d | within±0.1%±1d | within±0.2%±1d |
| 10.1Ω～100Ω | 5mA | ||||
| 101Ω～1kΩ | 2.5mA | ||||
| 1.01kΩ～10kΩ | 250μA | ||||
| 10.1kΩ～100kΩ | 25μA | ||||
| 101kΩ～1MΩ | 2.5μA | within±0.1%±n2d | |||
| 1.01MΩ～10MΩ | 0.25μA | within±0.1%±1d | -------- | -------- | |
| mΩ CHECK(0～999mΩ) | 50mA | within±0.2%±2d | within±0.3%±2d | within±0.2%±2d | within±0.3%±2d |
| *n:FAST2=1/FAST1=2, d:digits *The above accuracy is dynamic accuracy through scanner. α:±0.1×100/setting value(mΩ) |
| Measuring method | Less than 99.9kΩ/4 terminals, More than 100kΩ/2 or 4 terminals |
| Setting range of judging value for resistance measurement | ±9.99% Measuring(±9.99% for both upper and lower limit)/ ±99.9% Measuring(±99.9% for both upper and lower limit) |
| Setting range of tracking judging value | 0.01%～9.99%(Judging function:Available on/OFF) |
| Resistance element number to be able to measure | Common type:9 elements/Independent type:5 elements (Option:Available to have 19 elements and 10 elements) |
| Measuring time | Common type (8 elements:less than 10kΩ)FAST-1: about 8msec(Including Time of Contact Check) Independent type (4 elemtns:less than 10kΩ)FAST-1: about 5msec(Including Time of Contact Check and Short Check) |
| Check function | Contact-Check:Check is made if the measuring terminal is good condition for measurement(In case of 4 terminal measurement). Short-Check:Check is made the insulation between adjoining pins. Open-Check:Check is made Open between the designated pins after the measurement. |
| Operation condition | [Temp.] +5℃～+40℃ [Humidity] below 70% |
| Power supply | AC100V/117V/220V/240V changeable, 50/60Hz, below 60VA |
| Outer dimension | 333(W)×149(H)×323(D)mm (excluding cable-spool and legs.) |
| Weight | about 5.5kg |
| ■OPTION■ | |
| RS-232C Interface | |
|
