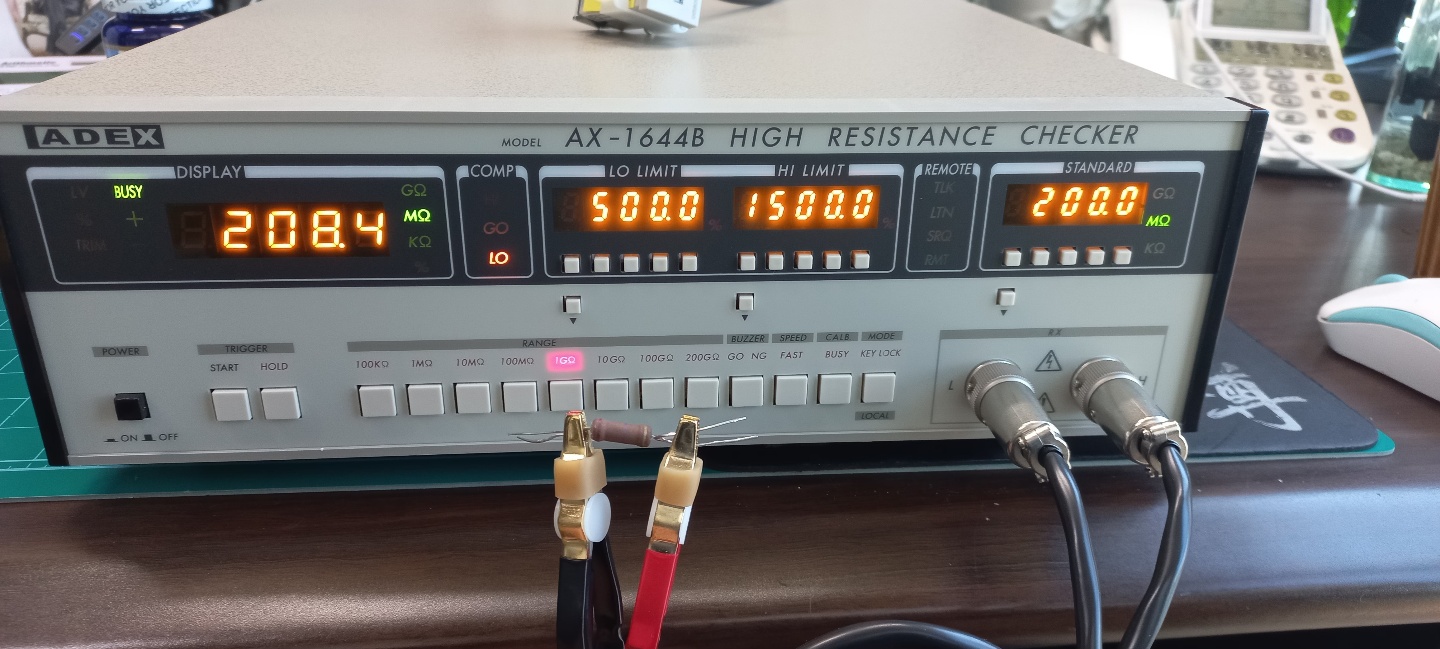

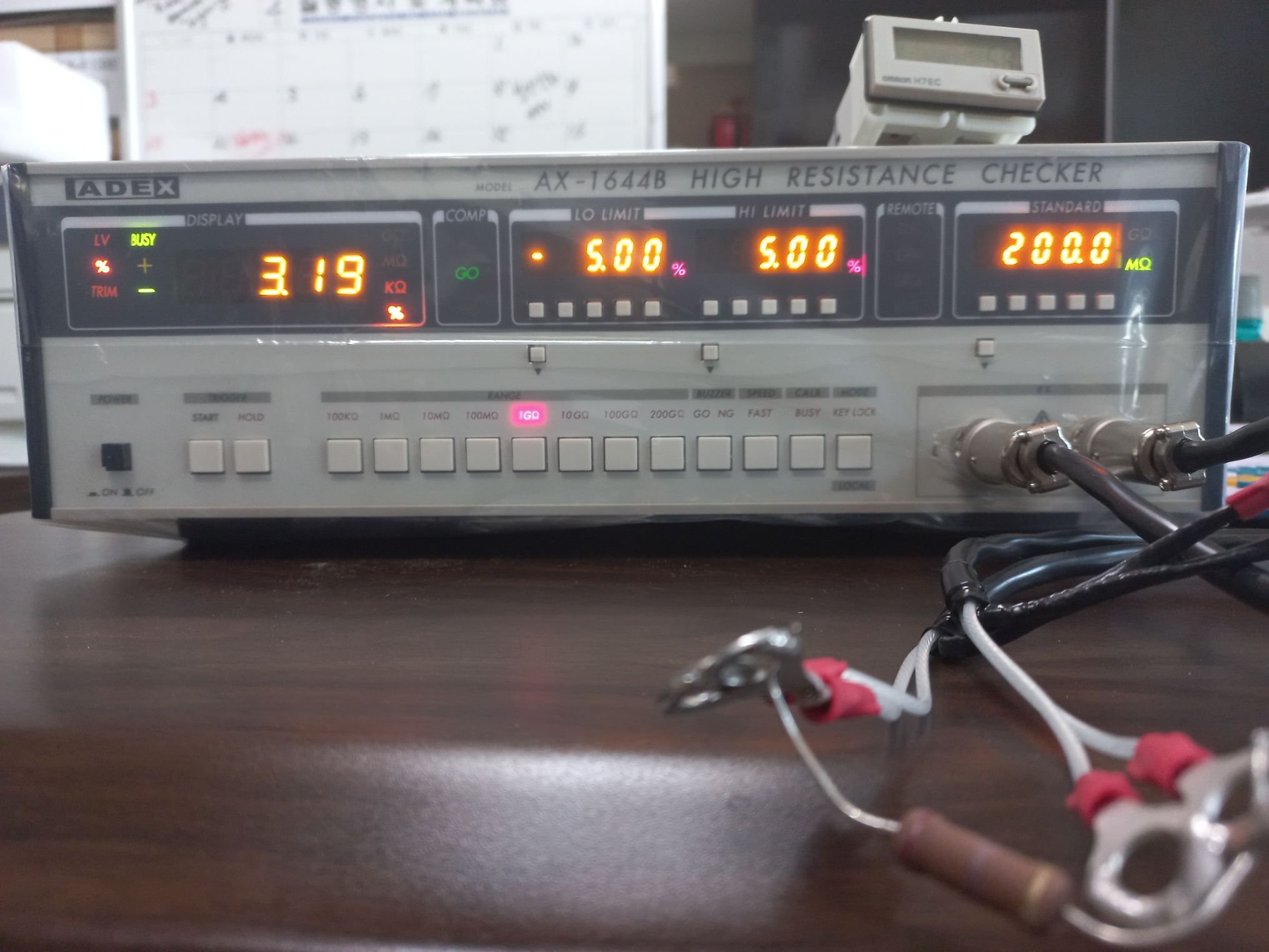

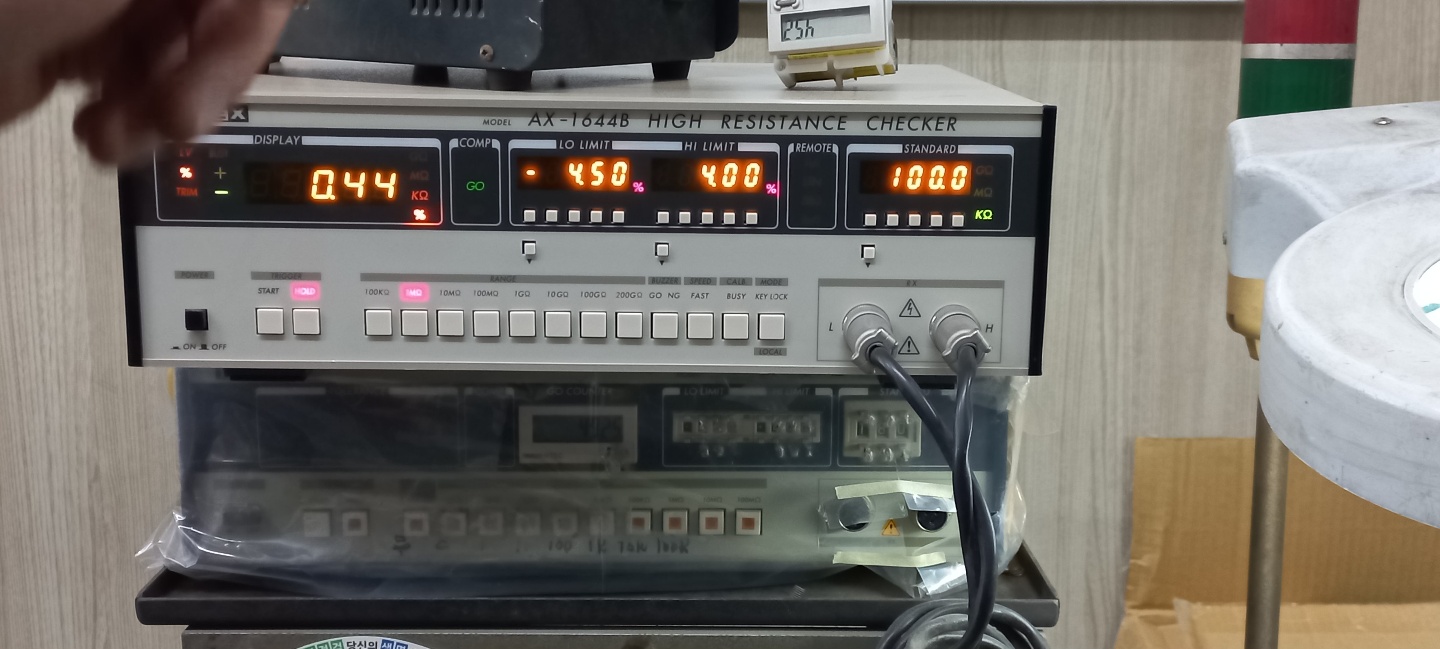

 AX-1644B 디지털 초고 저항(ultra-high-resistance, 超高 抵抗 )체커 ■범위 : 5킬로옴(KΩ)~300기가옴(GΩ) (킬로옴 - 메가옴 - 기기옴)저항체커 chip, MELF(metal electrode face bonding), 리드 타입등.. 초고저항 선별기, 테이핑 기계에 적합 ■ 트리밍 모드 가능 ■ 오차가 적은 고속 적분 공식 [범위에 대해 적분 시간 설정 가능] ■ 기준 저항값 4 자리 디지털 설정은 백분율 측정 [± 50.00 %] ■ 비교 결과는 오픈 콜렉터 출력, LED 표시 및 부저 가능 ■ RS - 232C 표준 장비 ■ 측정 대상물에 따라 측정 전압 ( H / L 전환 가능 )      |
| ■SPECIFICATIONS■ |
| Measuring range and Accuracy (at23℃±5℃) |
| 〔HV-deviation value measurement〕 |
| Range | Measuring Range | Measuring Voltage | Measuring Accuracy |
| 100kΩ | 5.00kΩ～150.00kΩ | 15V | ±0.03%±1digit |
| 1MΩ | 50.0kΩ～1500.0kΩ | 15V | |
| 10MΩ | 0.500MΩ～15.000MΩ | 15V | |
| 100MΩ | 5.00MΩ～150.00MΩ | 100V | ±0.03%±1digit |
| 1GΩ | 50.0MΩ～1500.0MΩ | 100V | |
| 10GΩ | 0.500GΩ～15.000GΩ | 100V | ±0.2%±1digit |
| 100GΩ | 5.00GΩ～150.00GΩ | 200V | ±0.5%±2digit |
| 200GΩ (1000GΩ) |
50.00GΩ～300.00GΩ (300.01GΩ～1500.0GΩ） |
200V | ±1%±4digit |
| *1 |
| 〔HV-absolute value measurement〕 |
| Range | Measuring Range | Measuring Voltage | Measuring Accuracy |
| 100kΩ | 5.00kΩ～150.00kΩ | 15V | ±0.1% of rdg ±1digit |
| 1MΩ | 50.0kΩ～1500.0kΩ | 15V | |
| 10MΩ | 0.500MΩ～15.000MΩ | 15V | |
| 100MΩ | 5.00MΩ～150.00MΩ | 100V | ±0.2% of rdg ±1digit |
| 1GΩ | 50.0MΩ～1500.0MΩ | 100V | |
| 10GΩ | 0.500GΩ～15.000GΩ | 100V | ±0.5% of rdg ±1digit |
| 100GΩ | 5.00GΩ～150.00GΩ | 200V | ±0.8% of rdg ±2digit |
| 200GΩ (1000GΩ) |
50.00GΩ～300.00GΩ (300.01GΩ～1500.0GΩ） |
200V | ±1.5% of rdg ±4digit |
| *1 |
| 〔LV-deviation value measurement〕 |
| Range | Measuring Range | Measuring Voltage | Measuring Accuracy |
| 100kΩ | 5.00kΩ～150.00kΩ | 15V | ±0.03%±1digit |
| 1MΩ | 50.0kΩ～1500.0kΩ | ||
| 10MΩ | 0.500MΩ～15.000MΩ | ||
| 100MΩ | 5.00MΩ～150.00MΩ | ±0.3%±1digit | |
| 1GΩ | 50.0MΩ～1500.0MΩ | ||
| 10GΩ | 0.500GΩ～15.000GΩ | ±1.2%±2digit | |
| 100GΩ | 5.00GΩ～150.00GΩ | ±1.5%±2digit | |
| 200GΩ (1000GΩ) |
not able to use | ||
| 〔LV-absolute value measurement〕 |
| Range | Measuring Range | Measuring Voltage | Measuring Accuracy |
| 100kΩ | 5.00kΩ～150.00kΩ | 15V | ±0.1% of rdg ±1digit |
| 1MΩ | 50.0kΩ～1500.0kΩ | ||
| 10MΩ | 0.500MΩ～15.000MΩ | ||
| 100MΩ | 5.00MΩ～150.00MΩ | ±1.2% of rdg ±1digit | |
| 1GΩ | 50.0MΩ～1500.0MΩ | ||
| 10GΩ | 0.500GΩ～15.000GΩ | ±1.5% of rdg ±1digit | |
| 100GΩ | 5.00GΩ～150.00GΩ | ±2.0% of rdg ±2digit | |
| 200GΩ (1000GΩ) |
not able to use | ||
| ＊Range more than 10GΩ is measuring accuracy when appropriate to set measuring time etc. *1 out of accuracy guarantee |
| ＊The above accuracy is the value of the condition that was shielded completely. |
| Indication range | ±50.00% | ||||||||||||
| Measuring method | 2 terminal measurement | ||||||||||||
| Measuring time |
|
||||||||||||
| Measuring delay time | 0 msec～99msec setting possible every range | ||||||||||||
| Comparator | Upper, Lower : ±0.00%～±50.00% LO,GO,HI judgment indication + outpu | ||||||||||||
| Control signal | (DC12V photo isolation power inclusion) Outside hold input : 0-12V signal and open short Outside start input : 0-12V signal and open short(Logic switching possibility) Judgment result output : Open correct output LO, GO, HI |
||||||||||||
| Warm up time | More than 30 minutes | ||||||||||||
| Others | Zero, Full scale calivration function by panel face operation RS-232C interface are built-in as standard equipment. |
||||||||||||
| Power supply | AC100V-240V, 50/60Hz | ||||||||||||
| Outer dimension | 333(W)×99(H)×300(D)mm (excluding protruding parts such as rubber legs, etc.) |
||||||||||||
| Weight | about 3.2kg | ||||||||||||
| ■OPTION■ |
| GP-IB Interface/Centronics Interface *Note:Only one kind of interface can be provided with the checker. |
ADEX Brand Tester는 자동화기기에 장착되어 시료의 고속측정 및
비교기 ( comparator )가 내장되어있어 시료의 비교판정 결과를
하한치( LO )/ GO / 상한치 (HI)로 LED 및 부저 ( buzzer )로 양부판정이 가능합니다
션트저항기(shunt-resistor) 등의 초저저항 검사기 (마이크로/미크론 옴(uΩ) , 밀리옴(mΩ), 멀티리드저항 및 네트워크 저항기 검사기 (2채널, 4채널, 8채널, 10채널, 20채널),Relay Switch 접점 저항 측정기, 옴미터, 메가옴 저항측정기(MΩ) 고속 측정 · 검사에 최적
AX-1156A
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의
초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한
초저저항 측정에 최적
● Ω 저항값 측정 : 0.0000 mΩ ∼ 1.5000 kΩ
% 비교저항 측정 : 0.01mΩ ~ 1.400000kΩ / ± 50.00 % (표시 범위))
● 분류기능 선별용 : 양품판정 5 분류( LG, LLG, GO, HG, HHG )
불량판정 2분류 ( LO · HI )
AX-1156B
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의
초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한
초저저항 측정에 최적
● Ω 저항값 측정 : 0.000000mΩ ~ 1.500000kΩ
% 비교저항 측정 : 0.01mΩ ~ 1.400000kΩ / ± 50.0000 % (표시 범위))
● 분류기능 선별용 : 양품판정 5 분류( LG, LLG, GO, HG, HHG )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/222018801821
AX-1152D
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의
초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한
초저저항 측정에 최적
● Ω 저항값 측정 : 0.0000 mΩ ∼ 1.5000 kΩ
% 비교저항 측정 : 0.5mΩ～1.0000kΩ/±50.00% (표시 범위))
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
AX-115B
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의
초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한
초저저항 측정에 최적
● Ω 저항값 측정 : 0.0000 mΩ ∼ 1.5000 kΩ
% 비교저항 측정 : 0.5mΩ～1.0000kΩ/±50.00% (표시 범위))
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
AX-1155B
초전류 측정 디지털 초저저항 검사기
디지털 밀리옴(mΩ)저항 검사기는 초저전류( 100mA )측정 ,
칩 인덕터 DCR / 퓨즈저항 등의 매우 낮은 저항을 빠르고 정확하게 측정
칩 인덕터의 DCR/퓨즈 저항값 등의 자동 측정에 최적
● [ 저항값 측정 ] : 0.00mΩ~15.000kΩ
[ 기준치 비율 측정 % ] : 1mΩ~9.99mΩ/±50.0%
10mΩ~10kΩ/±50.00%
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/222807067589
AX-741A
AX-741A 이 장치는 기존의 AX-1152D 또는 AX-1156A 단품측정기인
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 측정에 대응한
멀티채널( 2채널, 4채널, 8채널, 10채널, 20채널 ) 스캐너 장치
AX-114N
릴레이, 스위치, 커넥터등의 접촉저항 측정에 최고의 성능을 발휘
■ 측정Range : 200mΩ, 2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ, 20MΩ
■ 측정 범위 : [ 저항값 측정 ] 0.01mΩ ~ 19.999MΩ
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://m.blog.naver.com/wireless1114/220862915237
AX-1142N
저가격 · 고정밀 디지털 밀리옴 (mΩ) 체커 Contact-check검사 ,
열기전력 취소 회로 내장, 퍼센트 측정 가능
■ 측정Range : 100mΩ, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ
■ 측정 범위 : [ 저항값 측정 ] : 0.01mΩ ~ 19.999MΩ
[ 기준치 비율 측정 % ] : 5mΩ ~ 10MΩ ± 50.0 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/220496188225
AX-122N
디지털 저항 % 검사기 (8 레인지)
■ 측정Range : 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ
■ 측정 범위 : [ 기준치 비율 측정 % ] : 0.1Ω ~ 9.99MΩ ± 99.9 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/220866088241
AX-1644B
디지털 초고 저항(ultra-high-resistance, 超高 抵抗 )체커
■ 측정Range : 100kΩ, 1MΩ, 10MΩ, 100MΩ, 1GΩ, 10GΩ, 100GΩ, 200GΩ
■ 측정 범위 : [ 저항값 측정 ] : 5KΩ ~ 300GΩ
[ 기준치 비율 측정 % ] : 5KΩ ~ 300GΩ ±50.0 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/222904585795
AX-162D
초고속, 고 정확도 키 스위치 타입 디지털 저항 검사기 D, F, G, J 및 M 등급분류
칩저항, 멜프저항, 분류및 기계의 리드 타입 저항기, 테이핑 기계 및
코팅 컨베이어에 가장 적합
■ 측정 범위 : [ 저항값 측정 ] 0.00mΩ ~ 199.99MΩ
[ 기준치 비율 측정 % ] 5mΩ ~ 109MΩ ± 99.99 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://m.blog.naver.com/wireless1114/221907166543
AX-150A
초고속 고정확도 타입 /디지털 저항 검사기
G, J, K, M 등급의 축형저항기 및 기계, 칩, 멜프, 분류 기계의 리드 타입 저항기,
테이핑 기계 및 코팅 컨베이어에 가장 적합
■ 측정Range : mΩ CHECK, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ
■ 측정 범위 : [ 저항값 측정 ] 0 ~ 999mΩ 및 0.01Ω ~ 99.9MΩ
[ 기준치 비율 측정 % ] 0.01Ω ~ 99.9MΩ ±99.90 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
AX-175A
고속 고정확도 타입 /디지털 저항 검사기
D, F, G, J, K 등급의 축형저항기 및 기계, 칩, 멜프, 분류 기계의 리드 타입 저항기, 테이핑 기계 및 코팅 컨베이어에 가장 적합
■ 측정Range :mΩ CHECK, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ
■ 측정 범위 : [ 저항값 측정 ] 0 ~ 999mΩ 및 0.01Ω ~ 99.9MΩ
[ 기준치 비율 측정 % ] 0.01Ω ~ 99.9MΩ ±9,90 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://m.blog.naver.com/wireless1114/221791007841
소형시료를 완전 4 단자에서 측정 가능한 핀셋 프로브 ( AP-30 )
초미세 물질을 흡착핀셋이나 진공핀셋의 개념을 바꾼
제3의 접착핀셋 "하이테크 핀셋 (Siva-Touch)"
MT-4400 φ0.25 ~ 1.0mm
MT-4200 φ1.0 ~ 4.0mm
AX-9203B 초고속 멀티채널 밀리옴(mΩ)저항측정기
소형어레이, 칩네트워크 저항기의 선별기, 테이핑 작업에 최적
(2채널, 4채널, 8채널, 10채널, 20채널)
■ 측정 범위 : [ 저항값 측정 ] 0.01Ω ~ 10MΩ 상한 및 하한 ±9.99%
[ mΩ CHECK ] 0 ~ 999mΩ
