ADEX社 AX-221N LCR Meter 대용량 적층 세라믹 (MLCC) 검사기, 디지털 LCR Meter, with tanδ ( D-display ), 콘덴서 용량측정기. 누설 전류( leak current )측정기, 낮은 임피던스 콘덴서의 ESR / Z 검사기 고속 측정 · 검..



ADEX社 저항계측기, 2차전지 밧데리 IR/OCV체커, 콘덴서 MLCC용량체커

수입, 유통 판매, 수리지원하는 해성시스템입니다



계측기 전문 컨설팅 및 A/S, 납품, 전화 상담 등 고품질의 서비스와

기술 지원을 통해 ​철저한 사후 관리 체계를 구축하고 있으며

ADEX社 저항계측기, 2차전지 밧데리 IR/OCV체커, 콘덴서 MLCC용량체커

데모 장비를 운영하여 고객분들에게 언제나 도움이 되기 위해 항상 노력하고 있습니다.



ADEX社 계측기 제품 구입문의 및 수리문의 / 계측기대여 문의는

☞ 해성시스템 ( Hae Sung Systems, Inc.) http://naver.me/xbDsr3M8

☎ 제품 상담 02) 2233-8949  ☎ 010) 2948-6944

☎ 수리 문의 02) 2233-4989    Fax :02-711-6944











LCR 미터

오토 레인지 및 오토 모드 기능 탑재



●측정 범위：L・・・0.1μH～199.9H

C・・・0.1pF～1999μF

R・・・1mΩ～1999kΩ

D・・・0.001～1.999

●L, C, R, D, 3½자리수, LED 표시

●샘플링 시간:약 10회/초

(자동 레인지 전환 시간: 1스텝 100ms)

● L, C, R 및 D, 아날로그 전압 출력(풀 스케일 DC2V)

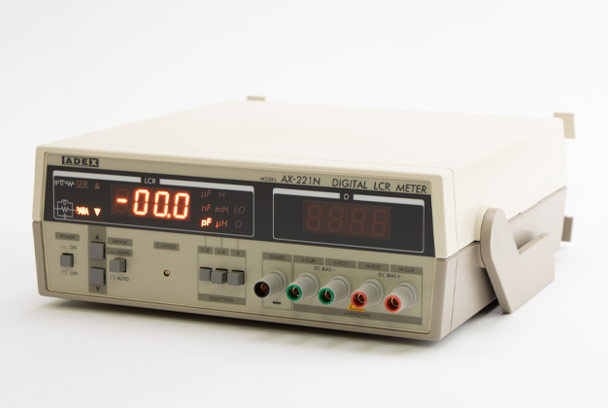

AX-221N 디지탈 LCR 미터는

코일, 콘덴서, 저항기등의 전자 부품 및

스윗치, 릴레이등의 접촉 저항의 측정이나 전지의 내부 저항의 측정 및 반도체의  접합 용량의 측정,

그 외 모든 소자의 측정을 간단하게 실시할 수 있습니다.

오토 레인지 및 오토 모드 기능에 의해 미지의 값의 측정물의 가장 적당한 레인지를 자동적으로

선택해 측정할 수 있습니다.



또 수동에 의한 레인지 선택도 가능하므로, 레인지 전환에 의한 측정 시간을 단축할 수 있습니다.

표시는, LCR의 값을  3½ 자리수로 표시하는 것과 동시에, L 또는 C측정의 경우는 D(손실 계수)도

동시에  3½ 자리수 표시합니다.



측정치에 비례한 아날로그 전압이 출력되기 때문에, 아날로그 레코더,

아날로그 콤퍼레이터등의 접속이 가능합니다.



SPECIFICATIONS

Measuring range and Accuracy (at23°C±5°C)

Measuring range and Accuracy (at23℃±5℃)	L　 0.1μH~199.9H ±(0.3 of rdg + 2digit)TYP 　C　 0.1pF~1999μF ±(0.3 of rdg + 2digit)TYP 　R　 1mΩ~1999kΩ ±(0.3 of rdg + 2digit)TYP 　D　 0.001~1.999 ±(0.5 of rdg + 2digit)TYP
Measuring frequency	1kHz ±5%
Measuring signal level	Differs according to the range. L:10mA～1μA C:1V~0.01V R:100mA～1μA
Range changeover	Auto or manual
Display	L,C,R 3-1/2 digit, D 3-1/2 digit, LED display
Sampling time	10 times per second approx.  (Auto range changeover time:1 step 100 milli second)
Changeover of measuring item	L and D, C and D, R push-button selectable
Measuring mode	L　 Series equivalent circuit 　C　 200pF, 2nF, 20nF, 200nF range (parallel equivalent circuit) 2μF, 20μF, 200μF, 2000μF range (series equivalent circuit) 　R　 Resistance, parallel resistance in inductance measurement
Measuring terminal	5 terminals
Output signal	L, C, R and D, analog voltage output (full scale DC2V)
External bias	0 to 50V DC, 0.1A max. (capacitance measurement)
Power supply	AC100V/117V/220V/240V ±10%, 50/60Hz, 30VA approx.
Outer dimension	260(W)×90(H)×250(D)mm  (excluding protruding parts such as rubber legs, etc.)
Weight	about 2.2kg
Option	BCD Parallel Data out



대용량 적층 세라믹 (MLCC) 검사기, 디지털 LCR Meter, with tanδ ( D-display ),

콘덴서 용량측정기. 누설 전류( leak current )측정기, 낮은 임피던스 콘덴서의 ESR / Z 검사기 고속 측정 · 검사에 최적





AX-365E

초고속 · 고정밀도 120Hz／1kHz 대용량 적층 세라믹 (MLCC) 체커기

2pF 범위를 추가하여 미소 용량 측정의 정확성 안정성 향상

정전압 측정 방식으로 대용량 적층 세라믹 커패시터의 테이핑 공정 검사에 최적

■ 측정 범위 : 2pF ~ 1.2mF ( Tan δ 측정 가능 )

● 분류기능 선별용 :양품판정 2 분류( GO ) ** 콘덴서 용량양품값 -1 / Tan δ 양품 - 1

                                불량판정 3분류 (LO · HI) ** 콘덴서 용량불량값 -2 / Tan δ 불량 - 1

http://naver.me/G9jKz9PG





AX-710D

전해 콘덴서의 누설 전류( leak current )를 고속으로 측정 · 판정

■ 측정 범위 : 0.0nA ~ 299.99mA

● 분류기능 선별용 : 양품판정 1 분류( GO )

                                불량판정 2분류 ( LO · HI )

http://naver.me/G2lLILy0





AX-369B

120 Hz/1 kHz 고속형 디지탈 C-tan δ 미터

알루미늄 전해 콘덴서, 탄탈 콘덴서의 측정 검사

■ 측정 범위 :      C : 0 ~ 39.99mF

                          tanδ : 0 ~ 199.9 %

● 분류기능 선별용 : C -  양품판정 1 분류( GO )

                                C -  불량판정 2분류 ( LO · HI )

                               tanδ - 양품판정 1 분류( GO )

                               tanδ - 불량판정 1분류

                              C / D - 양품판정 1 분류( GO )

http://naver.me/FOP6VQbs



AX-3121A

고속·고정밀도·120Hz 디지탈 용량 checker

전해 콘덴서, 탠탈럼 콘덴서의 테이핑기, 선별기에 최적

■ 측정 범위 : 100nF ~ 99.9mF

● 분류기능 선별용 : 양품판정 1 분류( GO )

                                불량판정 2분류 ( LO · HI )

http://naver.me/5LU2k8SU



AX-325N

디지탈 콘덴서 용량측정기 (1kHz)

BCD 병렬 출력 내장 고속형

■ 측정 범위 : 10pF ~ 9.9μF / ± 99.9 %

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

http://naver.me/FOP6





ADEX계측기 한국대리점 (ADEX 계측기 수입, 유통 판매, 수리지원) 해성시스템입니다

​

ADEX계측기 제품구입문의 및 수리문의 / 계측기대여 문의 및

이 제품 이외에도 관심있으신 제품이 있다면 언제든지 편하게 문의해주시길 바랍니다.

​

☞ 해성시스템 ( Hae Sung Systems, Inc.)

서울특별시 금천구 가산동 60-46 더리즌밸리 지식산업센터 제 3층 317호

☎ 제품 상담 02) 2233-8949 ☎ 010) 2948-6944

☎ 수리 문의 02) 2233-4989 Fax :02-711-6944

​

​

ADEX Brand Tester는 자동화기기에 장착되어 시료의 고속측정 및 비교기 ( comparator )가 내장되어있어 시료의 비교판정 결과를 설정된 하한값( LO )불량/ GO 양품 / 상한값 (HI)불량을 LED 및 부저 ( buzzer )로 설정값의 양/부판정이 가능합니다 http://naver.me/xbDsr3M8

​

​

2차전지, 밧데리, 전지 내부저항/전압 (IR/OCV)배터리테스터,

밀리옴(mΩ)미터, 써미스터(저항) 비교 체커기, 하이테크 핀셋 ( siva-touch ) 전문

​

■2차전지, 밧데리, 전지등의 내부저항/전압 (IR/OCV)체커기

■션트저항기(shunt-resistor) 등의 초저저항 (마이크로/미크론 옴(uΩ) , 밀리옴(mΩ) 체커기

■멀티리드저항 및 네트워크 저항기( 2채널, 4채널, 8채널, 10채널, 20채널 ) 체커기

■써미스터(Thermistor ,저항 온도센서) ( 1채널 , 2채널 ) 비교 체커기

■2채널 LED 체커기. 디지털 용량 체커기

■Relay Switch 접점 저항체커기

■옴 미터, 메가옴저항 (MΩ), 기가옴 저항체커기(GΩ)

■낮은 임피던스 콘덴서의 ESR / Z 체커 , 콘덴서의 손실전류( leak current )체커

■하이테크 핀셋 ( siva-touch )

■Electrial Safety Tester, 내전압시험기, 절연저항측정기

■AC 전원공급기, DC 전원공급기 전문
