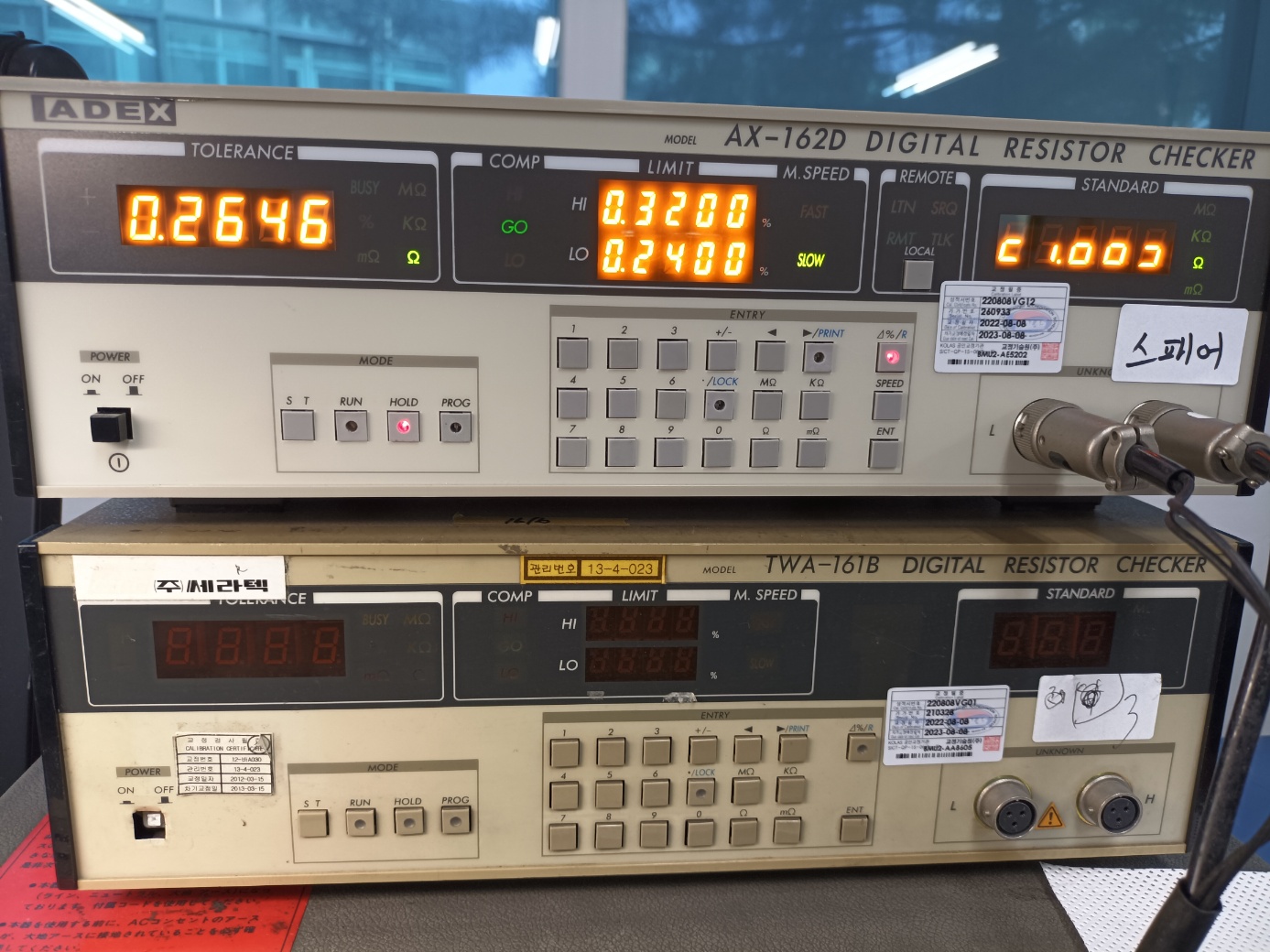

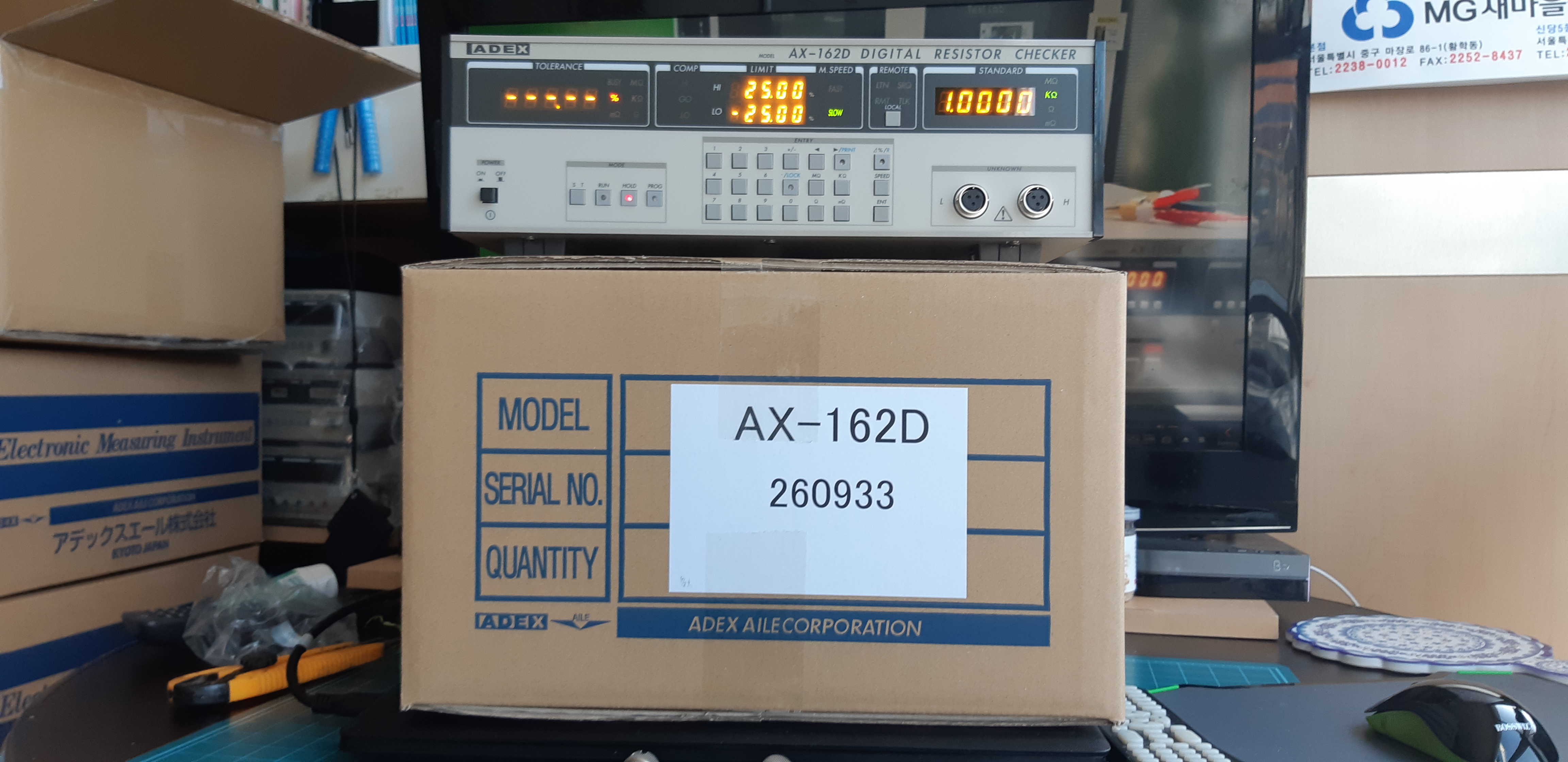

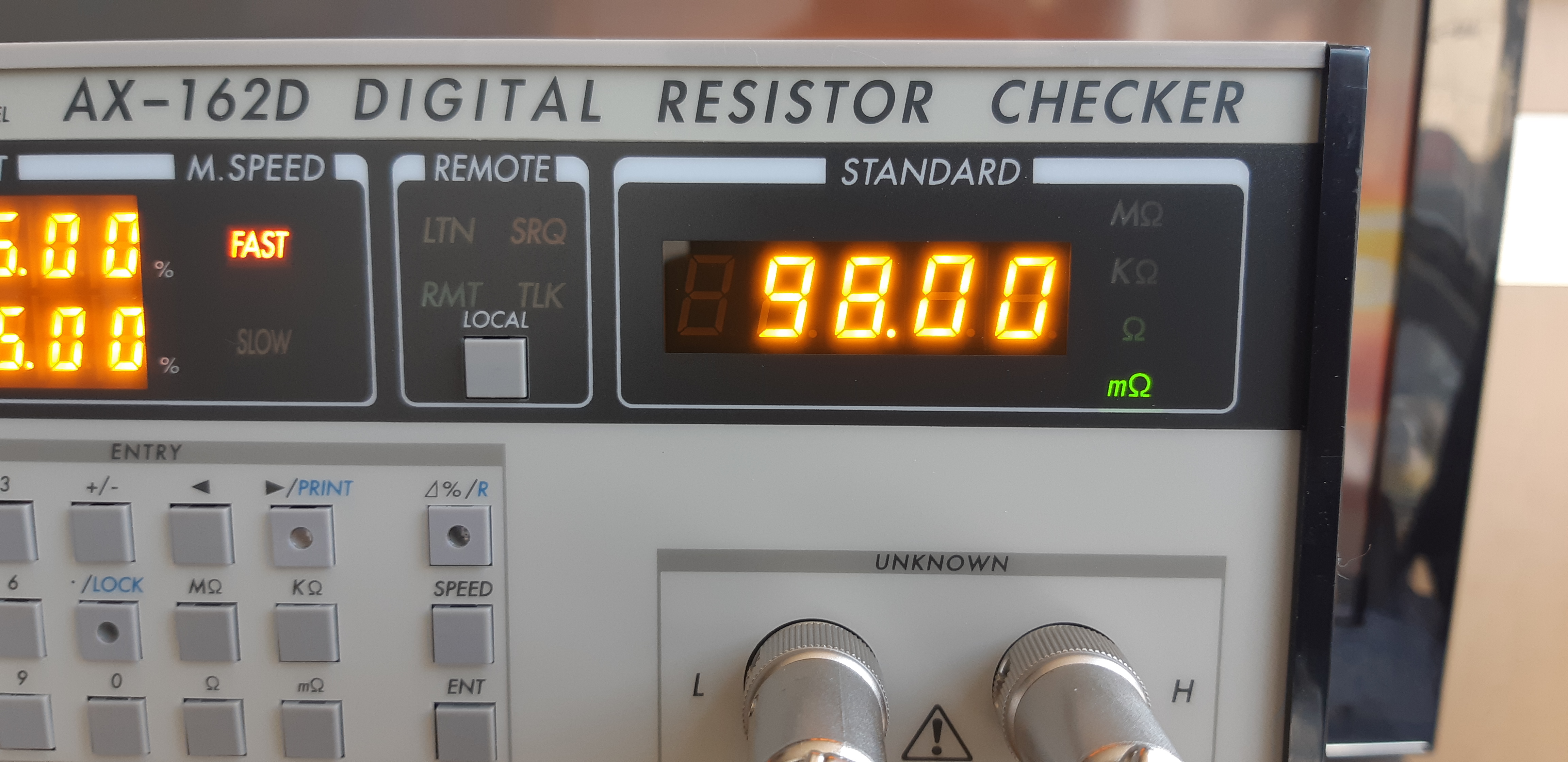

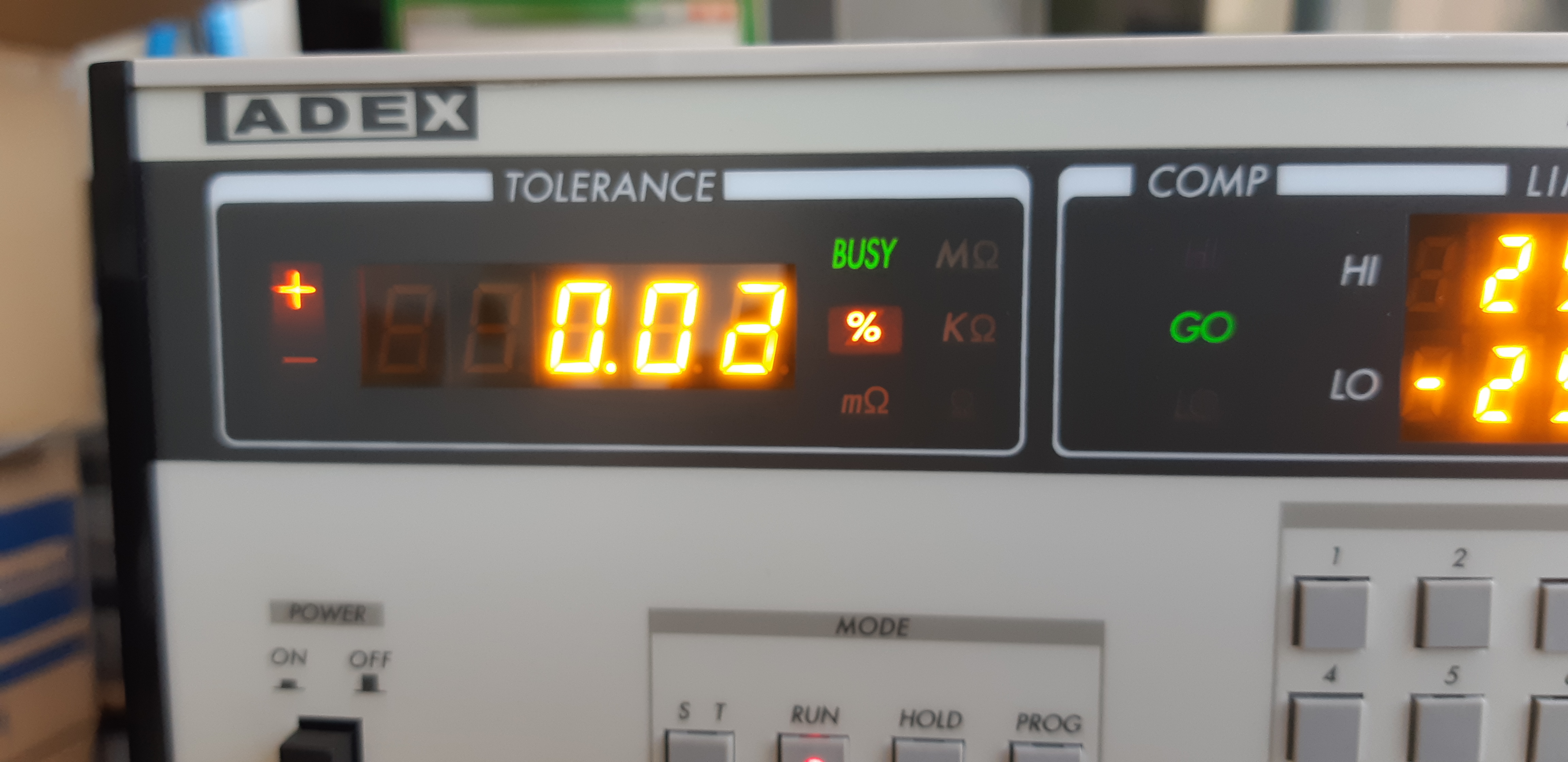

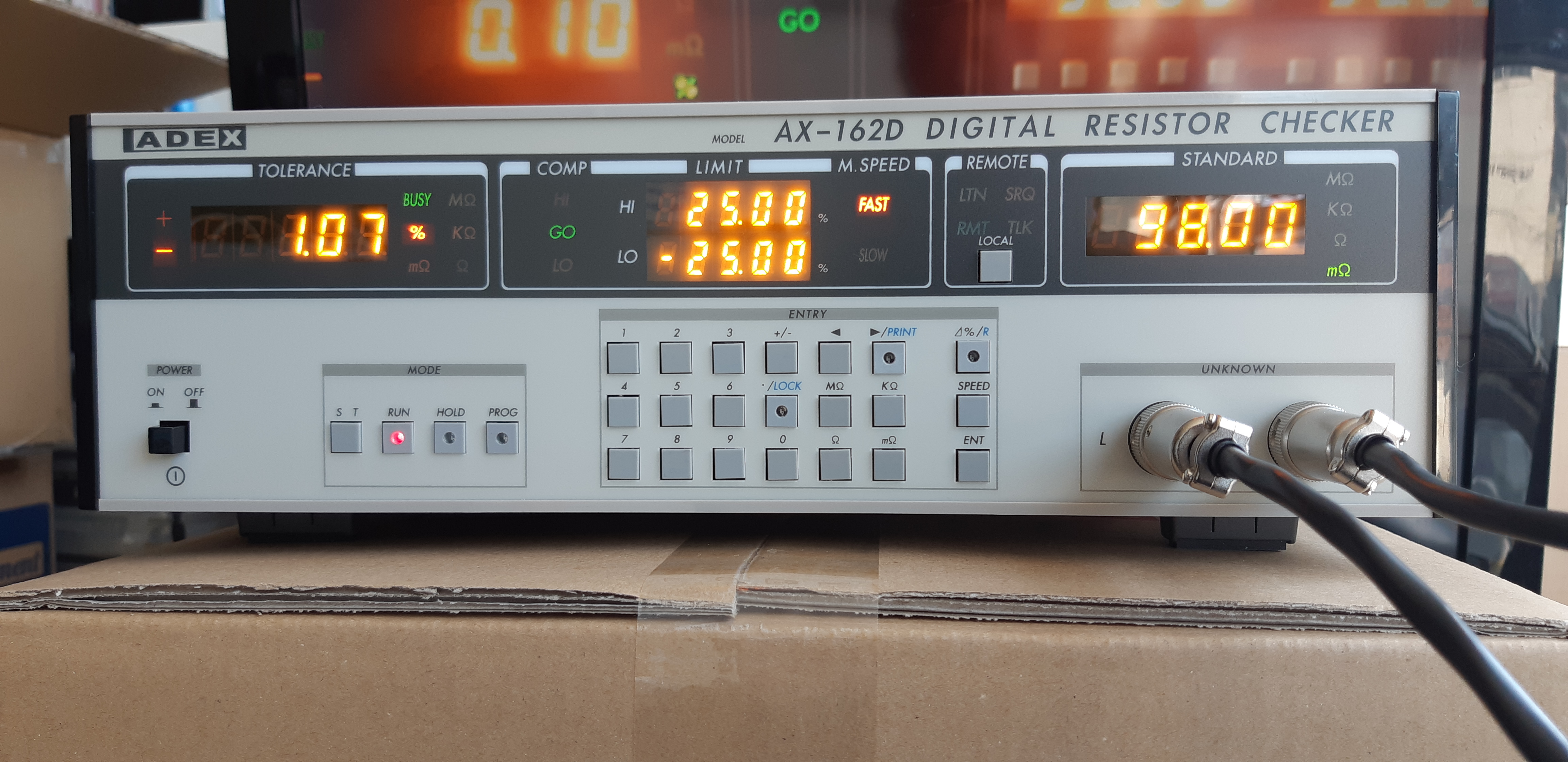

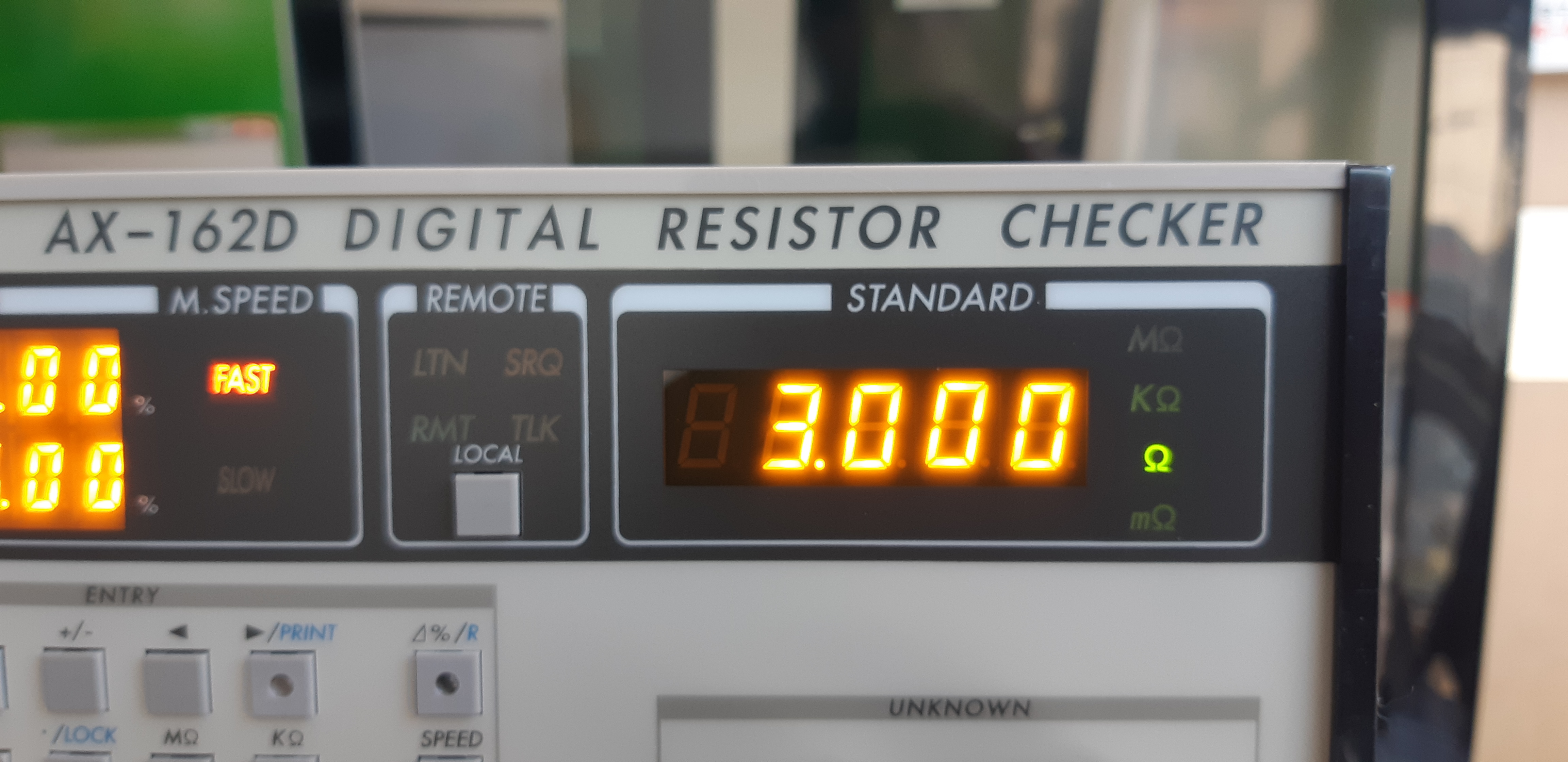

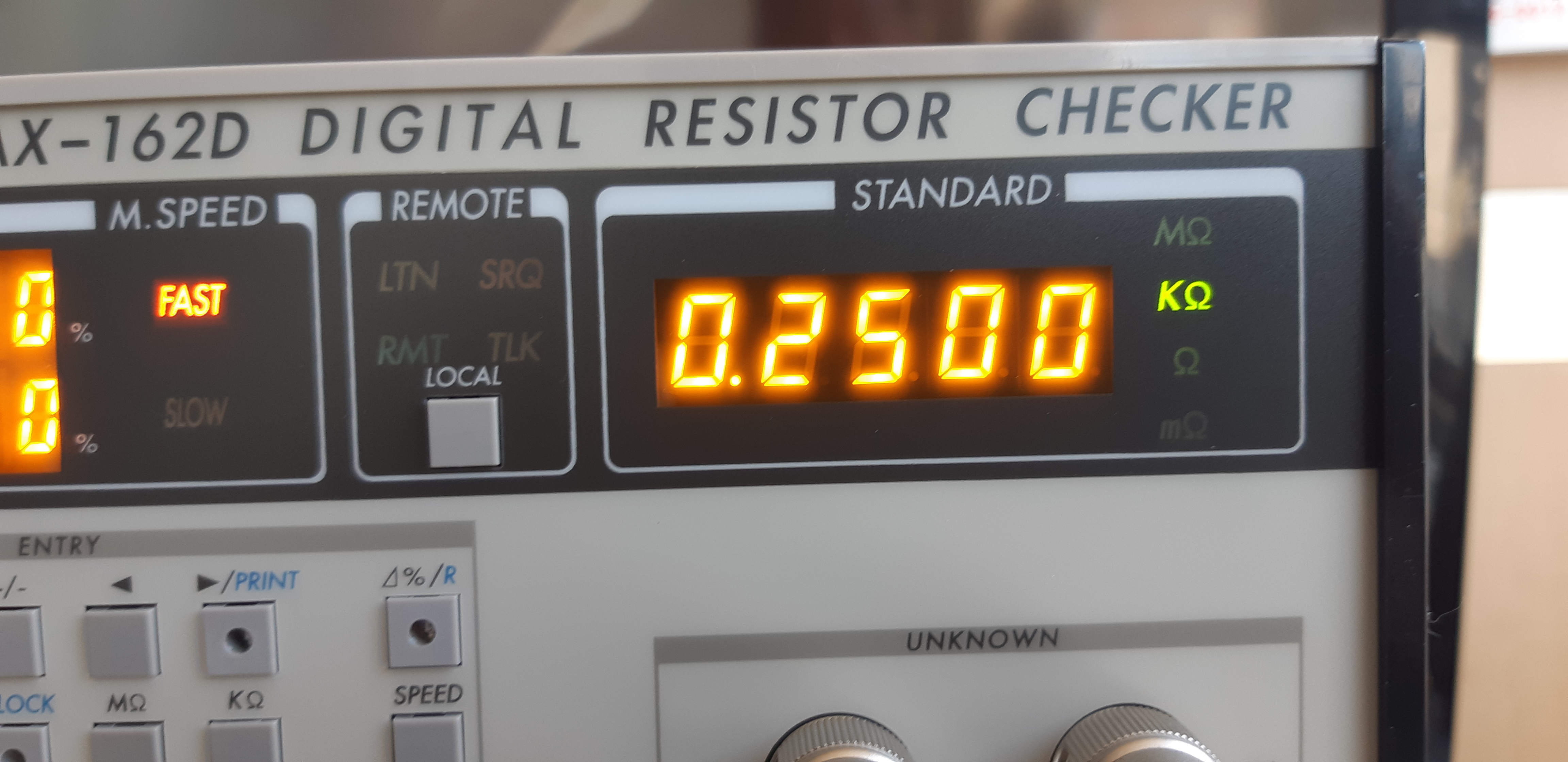

ADEX社 AX-162D는 0.00mΩ~200MΩ까지의 광범위한 저항을 초고속, 고정밀도로 측정할 수 있습니다.
본 기기는 마이크로프로세서를 내장하고 있어 측정한 값, HI, GO, LO, 판정을 하여 외부에 신호를 출력합니다.
본 기기는 측정 스피드의 전환이 가능하며, FAST, SLOW 모두 각 레인지마다 적분 시간을 설정할 수 있습니다. 라고 측정한 값에 관계없이 HI 판정하여 외부에 HI 신호와 동시에 CE(콘택트·체크 에러) 신호를 출력합니다.

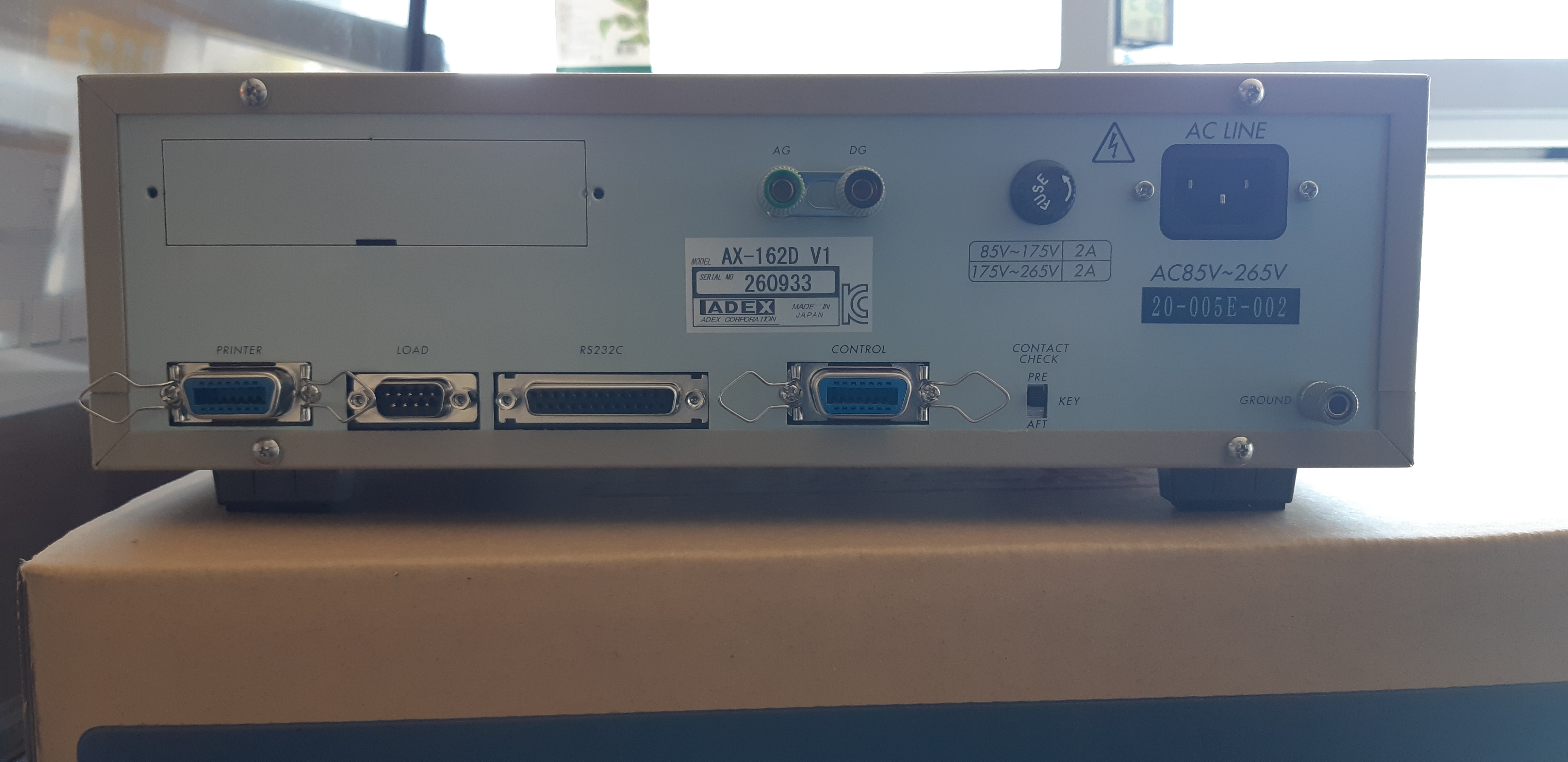

또한, 측정 전류/전압을 항상 감시하는 체크 기능을 마련했으므로 측정 중에도 단자의 접촉 상태의 이상이 발생하면, NG 판정 출력하겠습니다.프린터 출력(센트로닉스 준거)과 RS-232C 인터페이스 및 설정 데이터 전송 기능이 표준 장비되어 있어 프린터 출력은 설정 데이터를 10000개분 메모리할 수 있어 프린터에 인쇄 중이라도 측정할 수 있습니다. 또한 측정 데이터를 임의의 개수 단위로 통계 해석 결과를 인쇄시킬 수 있습니다.
RS-232C [GP-IB는 옵션]은 측정 데이터의 출력과 표준 저항이나 리미트 값 등의 측정 조건의 설정도 할 수 있습니다.
또, 설정 데이터 전송 기능은, 설정된, 레인지, 스탠다드, 리미트 등의 같은 값을 다른 AX-162D에 빠르고, 간단하게 전송할 수 있어, 2대 페어로 사용할 때 매우 편리합니다.(연결 케이블 별매)
덧붙여 표 패널의 키 조작에 의해 실시하는 측정 레인지의 설정은, 표준 저항값을 입력해 주시는 것만으로, 내장되고 있는 마이크로 프로세서가 자동적으로 최적 레인지를 선택하기 위해, 레인지 설정의 번거로움이 없어졌습니다.게다가, 설정의 내용은, 배터리·백업에 의해, 전원이 OFF가 되어도 유지하고 있습니다.
놀라운 초고속 정밀 디지털 저항 검사기
D, F, G, J, K급, 칩, 멜프, 리드 타입 저항 선별기, 테이핑기에 최적
●초고속:0.7msec(대표값)
●열기전력 캔슬 측정에 의한 고정밀도/고안정도
●아날로그부～디지털부 아이솔레이션에 의해 내노이즈 향상해 고안정도
●레인지마다 측정값 적분 시간 설정 기능에 의해 초고속·고안정 측정 가능
●절대치 측정:0.00mΩ~200.00MΩ 및 % 측정:5mΩ~109MΩ[±99.99%]
●콘택트・체크 측정 전/측정 후/측정 전후/OFF의 선택 가능
●RS-232C 인터페이스 표준 장비(GP-IB는 옵션)
●프린터 출력 표준 장비(센트로닉스 준거)
● 설정 데이터 전송 기능 표준 장비
(다른 1대 AX-162D에 같은 설정 데이터 전송이 가능)
●측정 전류/전압 이상 체크 회로 표준 장비
| Measuring range | Test Current | Accuracy | |
| SLOW | *FAST | ||
| 5mΩ～100mΩ | 100mA | within ±0.02%±α±2d | within ±0.03%±2α±3d±[2/(1+n)]d |
| 100.1mΩ～1Ω | 100mA | within ±0.02%±α±1d | within ±0.02%±α±2d±[2/(1+n)]d |
| 1.001Ω～10Ω | 50mA | ||
| 10.01Ω～100Ω | 10mA | within ±0.02%±1d | within ±0.02%±2d±[1/(1+n)]d |
| 100.1Ω～1kΩ | 5mA | ||
| 1.001kΩ～10kΩ | 0.5mA | ||
| 10.01kΩ～100kΩ | 50μA | ||
| 100.1kΩ～1MΩ | 5μA | within ±0.05%±2d±[1/(1+n)]d | |
| 1.001MΩ～10MΩ | 0.5μA | within ±0.03%±1d | within ±0.2%±4d±[1/(1+n)]d |
| 10.01MΩ～109MΩ | 0.05μA | within ±0.1%±2d | ------------ |
| d:digits n:Averaging time(msec), α=[100/setting value (mΩ)]×0.01%, In case of the measurement of absolute value, add ±1digit. *The above FAST is accuracy under the condition shielded completely. |
| Measuring time |
|
||||||||||||
| EOC[End of comparison] pulse width | 1～250msec. or continuative | ||||||||||||
| Measuring method | 2 or 4-terminal measurement | ||||||||||||
| Comparator set range | 4 1/2 digit(20000) both for high and low limit % range : ±99.99% |
||||||||||||
| Operation condition | [Temp.] +0℃～+50℃ [Humidity] below 80% | ||||||||||||
| Power supply | AC85V～256V, 50/60Hz, below 50VA | ||||||||||||
| Outer dimension | 333(W)×99(H)×300(D)mm (excluding protruding parts such as rubber legs, etc.) |
||||||||||||
| Weight | about 3.5kg | ||||||||||||
자동화기기에 장착되어 시료의 고속측정 및 비교기( comparator )가
내장되어있어 시료의 비교판정 결과를 하한치( LO )/ GO / 상한치 (HI)로
LED 및 부저 ( buzzer )로 출력합니다
션트저항기(shunt-resistor) 등의 초저저항 검사기 (마이크로/미크론 옴(uΩ) , 밀리옴(mΩ),
멀티리드저항 및 네트워크 저항기 검사기 (2채널, 4채널, 8채널, 10채널, 20채널),
Relay Switch 접점 저항 측정기, 옴미터, 메가옴 저항측정기(MΩ) 고속 측정 · 검사에 최적
AX-1156A
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의
초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한
초저저항 측정에 최적
● Ω 저항값 측정 : 0.0000 mΩ ∼ 1.5000 kΩ
% 비교저항 측정 : 0.01mΩ ~ 1.400000kΩ / ± 50.00 % (표시 범위))
● 분류기능 선별용 : 양품판정 5 분류( LG, LLG, GO, HG, HHG )
불량판정 2분류 ( LO · HI )
AX-1156B
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의
초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한
초저저항 측정에 최적
● Ω 저항값 측정 : 0.000000mΩ ~ 1.500000kΩ
% 비교저항 측정 : 0.01mΩ ~ 1.400000kΩ / ± 50.0000 % (표시 범위))
● 분류기능 선별용 : 양품판정 5 분류( LG, LLG, GO, HG, HHG )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/222018801821
AX-1152D
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의
초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한
초저저항 측정에 최적
● Ω 저항값 측정 : 0.0000 mΩ ∼ 1.5000 kΩ
% 비교저항 측정 : 0.5mΩ～1.0000kΩ/±50.00% (표시 범위))
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
AX-115B
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의
초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한
초저저항 측정에 최적
● Ω 저항값 측정 : 0.0000 mΩ ∼ 1.5000 kΩ
% 비교저항 측정 : 0.5mΩ～1.0000kΩ/±50.00% (표시 범위))
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
AX-1155B
초전류 측정 디지털 초저저항 검사기
디지털 밀리옴(mΩ)저항 검사기는 초저전류( 100mA )측정 ,
칩 인덕터 DCR / 퓨즈저항 등의 매우 낮은 저항을 빠르고 정확하게 측정
칩 인덕터의 DCR/퓨즈 저항값 등의 자동 측정에 최적
● [ 저항값 측정 ] : 0.00mΩ~15.000kΩ
[ 기준치 비율 측정 % ] : 1mΩ~9.99mΩ/±50.0%
10mΩ~10kΩ/±50.00%
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/222807067589
AX-741A
AX-741A 이 장치는 기존의 AX-1152D 또는 AX-1156A 단품측정기인
션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의
( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 측정에 대응한
멀티채널( 2채널, 4채널, 8채널, 10채널, 20채널 ) 스캐너 장치
AX-114N
릴레이, 스위치, 커넥터등의 접촉저항 측정에 최고의 성능을 발휘
■ 측정Range : 200mΩ, 2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ, 20MΩ
■ 측정 범위 : [ 저항값 측정 ] 0.01mΩ ~ 19.999MΩ
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://m.blog.naver.com/wireless1114/220862915237
AX-1142N
저가격 · 고정밀 디지털 밀리옴 (mΩ) 체커 Contact-check검사 ,
열기전력 취소 회로 내장, 퍼센트 측정 가능
■ 측정Range : 100mΩ, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ
■ 측정 범위 : [ 저항값 측정 ] : 0.01mΩ ~ 19.999MΩ
[ 기준치 비율 측정 % ] : 5mΩ ~ 10MΩ ± 50.0 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/220496188225
AX-122N
디지털 저항 % 검사기 (8 레인지)
■ 측정Range : 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ
■ 측정 범위 : [ 기준치 비율 측정 % ] : 0.1Ω ~ 9.99MΩ ± 99.9 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/220866088241
AX-1644B
디지털 초고 저항(ultra-high-resistance, 超高 抵抗 )체커
■ 측정Range : 100kΩ, 1MΩ, 10MΩ, 100MΩ, 1GΩ, 10GΩ, 100GΩ, 200GΩ
■ 측정 범위 : [ 저항값 측정 ] : 5KΩ ~ 300GΩ
[ 기준치 비율 측정 % ] : 5KΩ ~ 300GΩ ±50.0 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://blog.naver.com/wireless1114/222904585795
AX-162D
초고속, 고 정확도 키 스위치 타입 디지털 저항 검사기 D, F, G, J 및 M 등급분류
칩저항, 멜프저항, 분류및 기계의 리드 타입 저항기, 테이핑 기계 및
코팅 컨베이어에 가장 적합
■ 측정 범위 : [ 저항값 측정 ] 0.00mΩ ~ 199.99MΩ
[ 기준치 비율 측정 % ] 5mΩ ~ 109MΩ ± 99.99 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://m.blog.naver.com/wireless1114/221907166543
AX-150A
초고속 고정확도 타입 /디지털 저항 검사기
G, J, K, M 등급의 축형저항기 및 기계, 칩, 멜프, 분류 기계의 리드 타입 저항기,
테이핑 기계 및 코팅 컨베이어에 가장 적합
■ 측정Range : mΩ CHECK, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ
■ 측정 범위 : [ 저항값 측정 ] 0 ~ 999mΩ 및 0.01Ω ~ 99.9MΩ
[ 기준치 비율 측정 % ] 0.01Ω ~ 99.9MΩ ±99.90 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
AX-175A
고속 고정확도 타입 /디지털 저항 검사기
D, F, G, J, K 등급의 축형저항기 및 기계, 칩, 멜프, 분류 기계의 리드 타입 저항기, 테이핑 기계 및 코팅 컨베이어에 가장 적합
■ 측정Range :mΩ CHECK, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ
■ 측정 범위 : [ 저항값 측정 ] 0 ~ 999mΩ 및 0.01Ω ~ 99.9MΩ
[ 기준치 비율 측정 % ] 0.01Ω ~ 99.9MΩ ±9,90 %
● 분류기능 선별용 : 양품판정 1 분류( GO )
불량판정 2분류 ( LO · HI )
https://m.blog.naver.com/wireless1114/221791007841
소형시료를 완전 4 단자에서 측정 가능한 핀셋 프로브 ( AP-30 )
초미세 물질을 흡착핀셋이나 진공핀셋의 개념을 바꾼
제3의 접착핀셋 "하이테크 핀셋 (Siva-Touch)"
MT-4400 φ0.25 ~ 1.0mm
MT-4200 φ1.0 ~ 4.0mm
AX-9203B 초고속 멀티채널 밀리옴(mΩ)저항측정기
소형어레이, 칩네트워크 저항기의 선별기, 테이핑 작업에 최적
(2채널, 4채널, 8채널, 10채널, 20채널)
■ 측정 범위 : [ 저항값 측정 ] 0.01Ω ~ 10MΩ 상한 및 하한 ±9.99%
[ mΩ CHECK ] 0 ~ 999mΩ
