ADEX社 AX-1155B 초저전류 측정 디지털 초저저항 검사기칩 인덕터의 DCR/퓨즈 저항값 등의 자동 측정에 최적 퓨즈저항값체커





ADEX社 저항계측기, 2차전지 밧데리 IR/OCV체커, 콘덴서 MLCC용량체커

수입, 유통 판매, 수리지원하는 해성시스템입니다



계측기 전문 컨설팅 및 A/S, 납품, 전화 상담 등 고품질의 서비스와

기술 지원을 통해 ​철저한 사후 관리 체계를 구축하고 있으며

ADEX社 저항계측기, 2차전지 밧데리 IR/OCV체커, 콘덴서 MLCC용량체커

데모 장비를 운영하여 고객분들에게 언제나 도움이 되기 위해 항상 노력하고 있습니다.



ADEX社 계측기 제품 구입문의 및 수리문의 / 계측기대여 문의는

☞ 해성시스템 ( Hae Sung Systems, Inc.) http://naver.me/xbDsr3M8

☎ 제품 상담 02) 2233-8949  ☎ 010) 2948-6944

☎ 수리 문의 02) 2233-4989    Fax :02-711-6944







초저전류 측정 디지털 초저저항 검사기

칩 인덕터의 DCR/퓨즈 저항값 등의 자동 측정에 최적



●측정 범위: [%측정] 1mΩ~9.99mΩ/±50.0%

                                               10mΩ~10kΩ/±50.00%

                           [mΩ 측정] 0.00mΩ~15.000kΩ%

●측정전류를 낮추는 것에 의한 큰 오차요인인 열기전력의 영향을 상시 캔슬 측정

●레인지마다 딜레이 시간 설정 가능으로 인디렉트 코일도 오차/에러 없이 측정 가능

●콘택트・에러가 나기 어려운 체크 회로 표준 장비

● 비교기 결과는 오픈 컬렉터 출력, LED 표시 및 부저음 가능

●GP-IB/RS-232C/센트로닉스 출력(옵션)

●측정 전류, 전압 이상 체크 회로 표준







동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.



금일 고객사 납품前 SELF-TEST 자료입니다

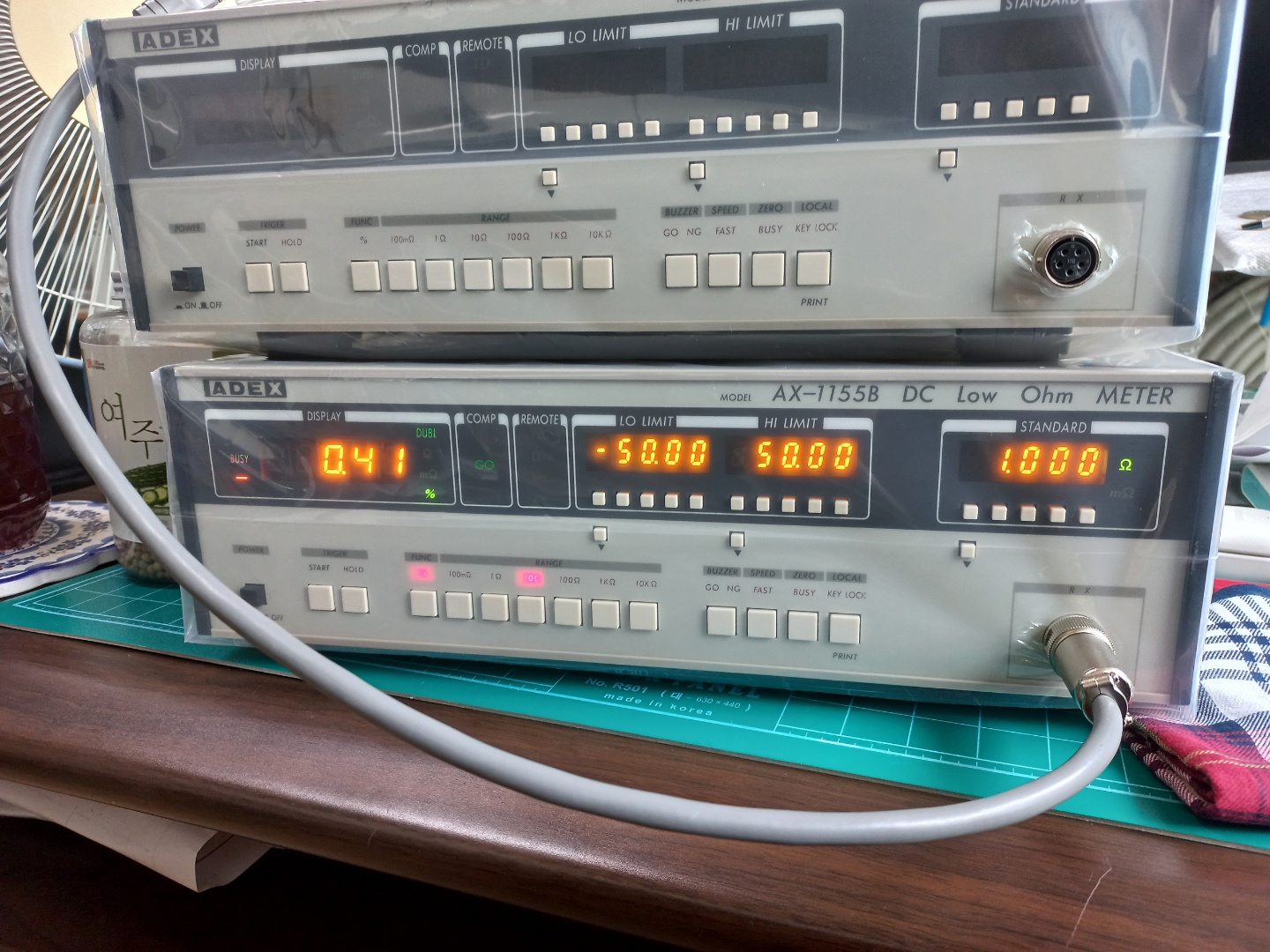

표준저항 1Ω 설정후, 설정된 1Ω의  실시간 저항비교측정 [%측정] 0.41%, 0.43% 및

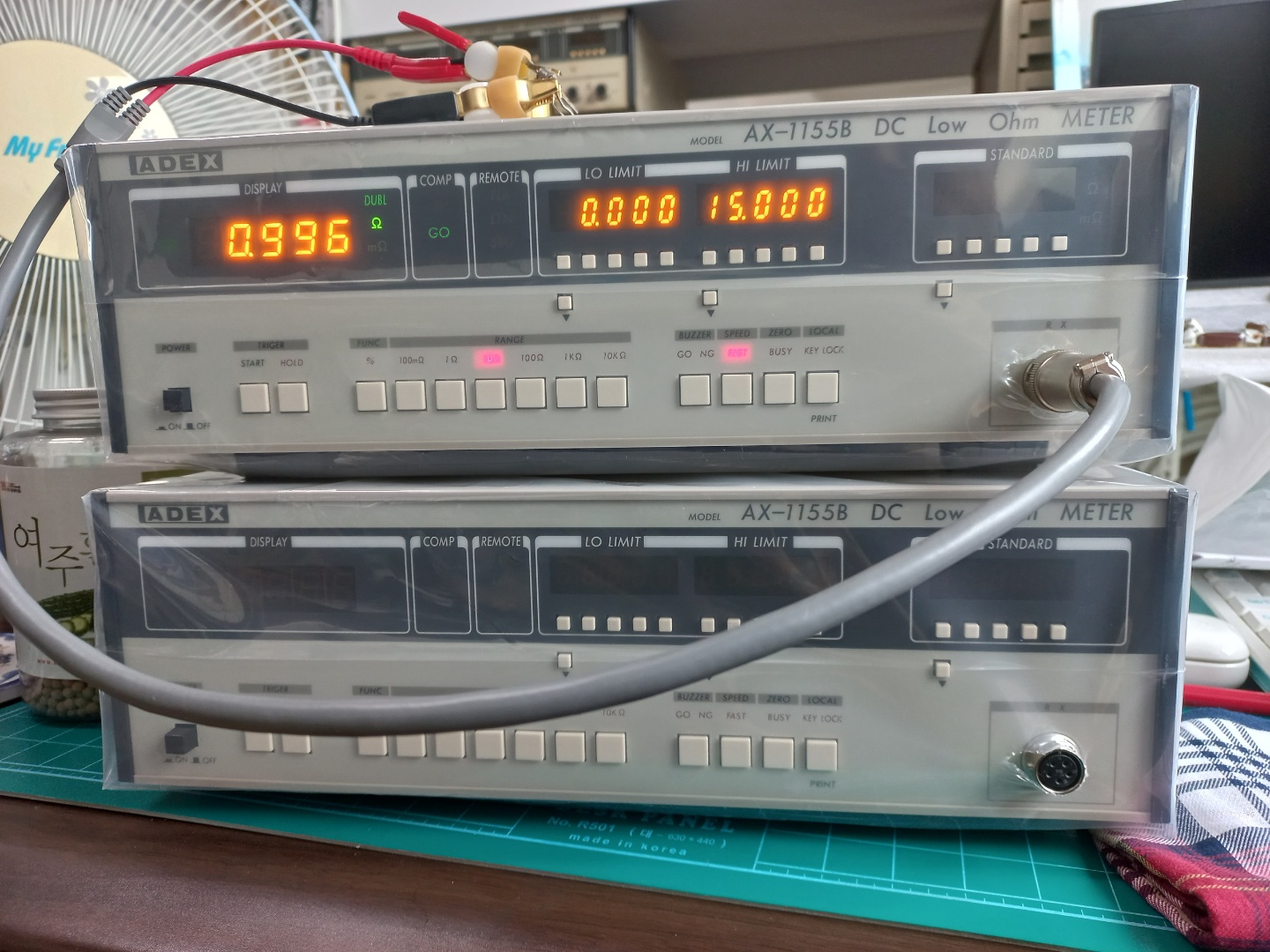

[mΩ 절대값측정] 0.996Ω , 0.996Ω 판정



AX-1155B는 0.00mΩ에서 15.000kΩ(% 측정: 1mΩ~9.99mΩ/±50.0%·10mΩ~10kΩ/±50.00%)까지의 초저저항을

고속, 고정밀도로 측정할 수 있습니다.

저저항을 저측정 전류로 측정할 때에 큰 오차 요인이 되는 열기전력을 상시 캔슬하여 측정할 수 있는

DOUBLE 측정 모드 및 특수한 오토 제로 회로를 가지고 있어 더욱 고정밀도, 고안정의 측정 가능합니다.



 또한, 인덕턴스분을 가지는 인덕터, 코일 등의 직류 저항을 측정할 때 발생하는

역기전력에 의한 오차 또는 에러가 되는 것을 방지하기 위한 딜레이 시간을 각 레인지마다 설정하는 것이 가능합니다.



 본 기기는 측정한 값을 디지털 표시함과 동시에 HI, GO, LO 판정을 하여 LED 표시 및 부저음 신호를 출력합니다.

측정 속도를 임의로 설정할수 있으며,  콘택트·체크 회로 및 측정 전류/전압 이상 체크 회로가 표준 장비되어

한층 더 측정의 신뢰도가 향상되었습니다.

옵션으로 GP-IB/RS-232C/센트로 출력의 어느 하나의 인터페이스 할수 있습니다.



션트저항기(shunt-resistor) 등의 초저저항 검사기 (마이크로/미크론 옴(uΩ) , 밀리옴(mΩ),

멀티리드저항 및 네트워크 저항기 검사기 (2채널, 4채널, 8채널, 10채널, 20채널),

Relay Switch 접점 저항 측정기, 옴미터, 메가옴 저항측정기(MΩ) 고속 측정 · 검사에 최적

​

AX-1644B

디지털 초고 저항(ultra-high-resistance, 超高 抵抗 )체커

■ 측정Range : 100kΩ, 1MΩ, 10MΩ, 100MΩ, 1GΩ, 10GΩ, 100GΩ, 200GΩ

■ 측정 범위 : [ 저항값 측정 ] : 5KΩ ~ 300GΩ

[ 기준치 비율 측정 % ] : 5KΩ ~ 300GΩ ±50.0 %

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

https://blog.naver.com/wireless1114/222904585795

AX-1644B 디지털 초고 저항(ultra-high-resistance, 超高 抵抗 )체커 ■범위 : 5킬로옴(KΩ)~300기가옴(GΩ) (킬



​

​

AX-122N

디지털 저항 % 검사기 (8 레인지)

■ 측정Range : 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ

■ 측정 범위 : [ 기준치 비율 측정 % ] : 0.1Ω ~ 9.99MΩ ± 99.9 %

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

https://blog.naver.com/wireless1114/220866088241

AX-122N 디지털 저항 % 검사기 (8 레인지) 디지털 비교 판정기에 의한 [-NG] [GO] + NG] LED 디스플레이



​

​

AX-1156A

션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의

초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의

초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한

초저저항 측정에 최적

● Ω 저항값 측정 : 0.0000 mΩ ∼ 1.5000 kΩ

% 비교저항 측정 : 0.01mΩ ~ 1.400000kΩ / ± 50.00 % (표시 범위))

● 분류기능 선별용 : 양품판정 5 분류( LG, LLG, GO, HG, HHG )

불량판정 2분류 ( LO · HI )

http://naver.me/5mFZEMNJ

ADEX社 AX-1156A 션트저항기( shunt-resistor) ,샨트저항 등의 초저저항 검사기 ( 마이크로 / 미크론 옴(



​

​

AX-1156B

션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의

초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의

초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한

초저저항 측정에 최적

● Ω 저항값 측정 : 0.000000mΩ ~ 1.500000kΩ

% 비교저항 측정 : 0.01mΩ ~ 1.400000kΩ / ± 50.0000 % (표시 범위))

● 분류기능 선별용 : 양품판정 5 분류( LG, LLG, GO, HG, HHG )

불량판정 2분류 ( LO · HI )

https://blog.naver.com/wireless1114/222018801821

션트저항기(shunt-resistor) 등의 초저저항 검사기 (마이크로/미크론 옴(uΩ) , 밀리옴(mΩ) AX-1156B 초저



​

​

AX-1152D

션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의

초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의

초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한

초저저항 측정에 최적

● Ω 저항값 측정 : 0.0000 mΩ ∼ 1.5000 kΩ

% 비교저항 측정 : 0.5mΩ～1.0000kΩ/±50.00% (표시 범위))

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

http://naver.me/5shx1dhK

ADEX社 AX-1152D 션트저항기( shunt-resistor) , 샨트저항의 초저저항 검사기 ( 마이크로 / 미크론 옴( u



​

​

AX-115B

션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의

초저저항 체커기 ( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 등의

초 저저항 마이크로옴 ( μΩ ) 측정을 목적으로한

초저저항 측정에 최적

● Ω 저항값 측정 : 0.0000 mΩ ∼ 1.5000 kΩ

% 비교저항 측정 : 0.5mΩ～1.0000kΩ/±50.00% (표시 범위))

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

http://naver.me/F5Z1sRzv

AX-115B 션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의 초저저항 체커기 ( 마이크로 /



​

​

AX-1155B

초전류 측정 디지털 초저저항 검사기

디지털 밀리옴(mΩ)저항 검사기는 초저전류( 100mA )측정 ,

칩 인덕터 DCR / 퓨즈저항 등의 매우 낮은 저항을 빠르고 정확하게 측정

칩 인덕터의 DCR/퓨즈 저항값 등의 자동 측정에 최적

● [ 저항값 측정 ] : 0.00mΩ~15.000kΩ

[ 기준치 비율 측정 % ] : 1mΩ~9.99mΩ/±50.0%

10mΩ~10kΩ/±50.00%

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

https://blog.naver.com/wireless1114/222807067589

AX-1155B 초전류 측정 디지털 초저저항 검사기 칩 인덕터의 DCR/퓨즈 저항값 등의 자동 측정에 최적



​

​

AX-741A

AX-741A 이 장치는 기존의 AX-1152D 또는 AX-1156A 단품측정기인

션트저항기( shunt-resistor) ,샨트저항의 초저저항 검사기등의

( 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 측정에 대응한

멀티채널( 2채널, 4채널, 8채널, 10채널, 20채널 ) 스캐너 장치

http://naver.me/F1lBy6TW

AX-741A 는 기존의 AX-1152D 또는 AX-1156A (마이크로론 옴( uΩ ) , 밀리옴 (mΩ) 측정에 대응한 멀티채널



​

​

AX-114N

릴레이, 스위치, 커넥터등의 접촉저항 측정에 최고의 성능을 발휘

■ 측정Range : 200mΩ, 2Ω, 20Ω, 200Ω, 2kΩ, 20kΩ, 200kΩ, 2MΩ, 20MΩ

■ 측정 범위 : [ 저항값 측정 ] 0.01mΩ ~ 19.999MΩ

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

https://m.blog.naver.com/wireless1114/220862915237

ADEX AX-114N 릴레이, 스위치, 커넥터등의 접촉저항 저저항(0.01mΩ) ~ 고저항 (19.999MΩ ) 측정에 최



​

​

AX-1142N

저가격 · 고정밀 디지털 밀리옴 (mΩ) 체커 Contact-check검사 ,

열기전력 취소 회로 내장, 퍼센트 측정 가능

■ 측정Range : 100mΩ, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ

■ 측정 범위 : [ 저항값 측정 ] : 0.01mΩ ~ 19.999MΩ

[ 기준치 비율 측정 % ] : 5mΩ ~ 10MΩ ± 50.0 %

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

https://blog.naver.com/wireless1114/220496188225

​

​

​

AX-162D

초고속, 고 정확도 키 스위치 타입 디지털 저항 검사기 D, F, G, J 및 M 등급분류

칩저항, 멜프저항, 분류및 기계의 리드 타입 저항기, 테이핑 기계 및

코팅 컨베이어에 가장 적합 ​

■ 측정 범위 : [ 저항값 측정 ] 0.00mΩ ~ 199.99MΩ

[ 기준치 비율 측정 % ] 5mΩ ~ 109MΩ ± 99.99 %

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

https://m.blog.naver.com/wireless1114/221907166543

AX-162D 초고속 고정밀 디지털 저항 검사기( D, F, G, J, K 급 )chip, MELF(metal electrode face bonding), 리드 타



​

AX-163B

고속 고정확도 타입 /디지털 저항 검사기

B, C, D, F, G, J, K 등급의 축형저항기 및 기계, 칩, 멜프,

분류 기계의 리드 타입 저항기, 테이핑 기계 및 코팅 컨베이어에 가장 적합

■ 측정Range :mΩ CHECK, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ

■ 측정 범위 : [ 절대치 측정 ] 0.00mΩ~125.00MΩ

[ 기준치 비율 측정 % ] :5mΩ~109MΩ [±10.000%/-99.99%~+25.00%]

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

https://blog.naver.com/wireless1114/40035285257

AX-163B 초고속 초정밀 디지털 저항 검사기 B, C, D, F, G, J, K 클래스, 칩, melf, 선별기의 리드 저항선



​

​

AX-150A

초고속 고정확도 타입 /디지털 저항 검사기

G, J, K, M 등급의 축형저항기 및 기계, 칩, 멜프, 분류 기계의 리드 타입 저항기,

테이핑 기계 및 코팅 컨베이어에 가장 적합

■ 측정Range : mΩ CHECK, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ

■ 측정 범위 : [ 저항값 측정 ] 0 ~ 999mΩ 및 0.01Ω ~ 99.9MΩ

[ 기준치 비율 측정 % ] 0.01Ω ~ 99.9MΩ ±99.90 %

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

http://naver.me/xxcrIZa2

AX-150A 초고속 고정밀 디지털 저항 검사기 ( G, J, K, M 급 )



​

​

AX-175A

고속 고정확도 타입 /디지털 저항 검사기

D, F, G, J, K 등급의 축형저항기 및 기계, 칩, 멜프, 분류 기계의 리드 타입 저항기, 테이핑 기계 및 코팅 컨베이어에 가장 적합

■ 측정Range :mΩ CHECK, 1Ω, 10Ω, 100Ω, 1kΩ, 10kΩ, 100kΩ, 1MΩ, 10MΩ, 100MΩ

■ 측정 범위 : [ 저항값 측정 ] 0 ~ 999mΩ 및 0.01Ω ~ 99.9MΩ

[ 기준치 비율 측정 % ] 0.01Ω ~ 99.9MΩ ±9,90 %

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

https://m.blog.naver.com/wireless1114/221791007841

AX-175A 고속 고정도 타입 /디지털 저항 검사기 D, F, G, J, K 등급의 저항 및 축형 저항기



​

​

AX-9203B 초고속 멀티채널 밀리옴(mΩ)저항측정기

소형어레이, 칩네트워크 저항기의 선별기, 테이핑 작업에 최적

(2채널, 4채널, 8채널, 10채널, 20채널)

■ 측정 범위 : [ 저항값 측정 ] 0.01Ω ~ 10MΩ 상한 및 하한 ±9.99%

[ mΩ CHECK ] 0 ~ 999mΩ

http://naver.me/FC1Oom8c

AX-9203B 초고속 저항 검사기 ( 2채널, 4채널, 8채널, 10채널, 20채널 ) 네트워크 저항기 또는 멀티 단



​

​

소형시료를 완전 4 단자에서 측정 가능한 핀셋 프로브 ( AP-30 )

http://naver.me/xBqnFwgH

ADEX社 저항측정기용 소형시료를 완전 4 단자에서 측정 가능한 핀셋 프로브 ( AP-30 )



​

​

초미세 물질을 흡착핀셋이나 진공핀셋의 개념을 바꾼

제3의 접착핀셋 "하이테크 핀셋 (Siva-Touch)"

MT-4400 φ0.25 ~ 1.0mm

MT-4200 φ1.0 ~ 4.0mm

https://t.co/YOvVCph5Sj

하이테크 핀셋 siva-touch MT-4200 & MT-4400 & MT-4500



​

​

​
