ADEX社 AX-741A는

2차전지(배터리)의 내부저항 및 배터리 전압( IR/OCV )을 측정에 대응한 멀티채널(10채널,20채널) 스캐너 장치입니다

본 장치에는 낮은 저항 측정 장비의 측정 전류가 3A까지 대응 가능한 전류 스캐너 소자 및낮은 누설 전류 형 전압 스캐너 장치를 채택 하 고 있습니다.

● AX-1262B 내부저항 및 배터리 전압( IR/OCV ) 과 상호연결하여,

멀티채널(2채널,4채널,8채널,10채널,20채널) 내부저항 및 배터리 전압( IR/OCV )을 측정에 최적

● AX-1156A 및 AX-1152D 션트저항기( shunt-resistor) 등의 초저저항 검사기와 상호연결하여

멀티채널(2채널,4채널,8채널,10채널,20채널) 마이크로 / 미크론 옴( uΩ ) , 밀리옴 (mΩ) 측정에 측정에 최적

● 1 일반 형식 2 공통 형, 병렬 형 네트워크 저항기에 대응

● 모든 핀 지정도 할 수 있는 특수 한 형식에도 대응

● 옵션 보드에는 최대 20 핀까지 대응 (기준 10 핀)

● RS-232C 통신으로 설정 가능

동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

동영상 내용

사용 기종 : AX-1262B (RS-232C 포함) + AX-741A

측정 대상물 : 3.6V / 70mA Battery x 4 소자

통신 데이터 : RS-232C를 통해 Talk only mode로 데이터를 PC에 전송이 가능 (Talk only mode만 대응)

실제로 AX-741A를 20CH 옵션에하면 최대 10 소자의 측정이 가능합니다.

또한 이번 측정에 대해 AX-741A의 설정을 첨부 취급 설명서의 페이지에 따라

모드를 아래와같이 변경합니다.

1. P.4 (3) 패러럴 형 선택

(3) 패러렐 형 (PARA)

복수개의 동일 저항체가 독립적으로 패키지 된 것입니다.

커먼 수 없음

최대 측정 소자 수 (구현 채널 수 / 2) 개

측정 내용 ch1-ch2, ch3-ch4,. . 측정 소자 개수까지를

순차적으로 측정 (오른쪽 그림 5 소자 측정의 경우)

2. P.13 [2] 파라미터 설정

※ 측정 대상물 or 환경에 따라 조정 (초기 값에서 변경)

가 필요합니다.

[2] 파라미터 설정 항목

(1) 스캐너 릴레이 OFF 시간 설정 (초기 값 : 0.5mS)

(2) 측정 시작 ON 대기 시간 설정 (초기 값 : 1.5mS)

(3) 측정 시작 ON 시간 설정 (초기 값 : 5mS)

(4) 오버 타임 시간 설정 (초기 값 : 500mS)

(5) EOC 출력 ON 시간 설정 (초기 값 : 10mS)

(6) RS-232C 통신 속도 설정 (초기 값 : 38400bps)

(7) RS-232C 패리티 설정 (초기 값 : 패리티 없음)

(8) RS-232C 데이터 사이즈 설정 (기본값 : 8 비트)

(9) RS-232C 정지 비트 설정 (초기 값 : 1 비트)

(10) RS-232C 딜리 미터 설정 (초기 값 : CR + LF)

프로그램 설정 항목의 전환은 프로그램 스위치에서 순차적으로 바뀝니다.

설정 변경은 업 / 다운 스위치로 실행합니다. 종료는 리셋 스위치로 실행합니다.

[1] 구성

채널 구성 전류 스캐너 + 전압 스캐너

낮은 저항 용 스캐너 능력 3A/0.18 Ω max 포토 MOS 릴레이

전압 스캐너 능력 0.15 A/15Ω max 포토 MOS 릴레이

동작 시간 5mSmax

채널 수 기준: 10ch 옵션에서 20ch으로 증설 가능

측정 장비 연결 5p 원형 커넥터 1 개 (AX-1156A, AX-1152D (9V) 대응)

[2] 측정

(1) 일반 형식 (예: COM1)

하나의 공용 포트에 여러 개의 동일한 저항이 연결 된 타입으로, 회로계의

풀업/풀 다운 저항 소자의 측정입니다.

일반적인 수 1ch: 채널 번호 1 조정

최대 측정 소자 (마지막 채널 번호-1) 개의

측정 내용 ch1에 대하여, ch2-마지막 채널 번호까지 차례로 측정

(2) 일반 (COM2)

1 일반 형식 뿐만 아니라, 일반적인 2 핀이 할당 된 것

일반적인 수 2ch: 채널 1과 채널 번호 마지막 번호 2 점 고정

최대 측정 소자 (마지막 채널 번호-2) 개월

측정 내용 ch1 일반에 대하여 홀수 채널 번호 사이의 측정으로,

마지막 채널 번호가 일반에 대한 짝수 채널 번호 사이 측정을 순차적으로 실행

(3) 병렬 형 (PARA)

여러 개의 동일한 저항 체가 별도 포장 된 것입니다.

일반적인 수 없음

최대 측정 소자 (마지막 채널 번호/2) 개의 (마지막 채널 번호는 짝수만 가능)

측정 ch1-ch2, ch3-ch4, ... 측정 소자를 차례로 측정

(4) 특별 한 형식 (SPCL) < 임의의 측정 핀 가능한 >

피 측정 저항 체 네트워크 핀 배열을 임의로 설정 하 고 측정할 수 있는 모드입니다.

일반적인 수 없이 채널 1과 채널 번호 마지막 번호 2 점이 양쪽 고정

최대 측정 소자 20 개의 측정 내용 모든 LO 핀 번호와 임의의 HI 핀 사이를 측정

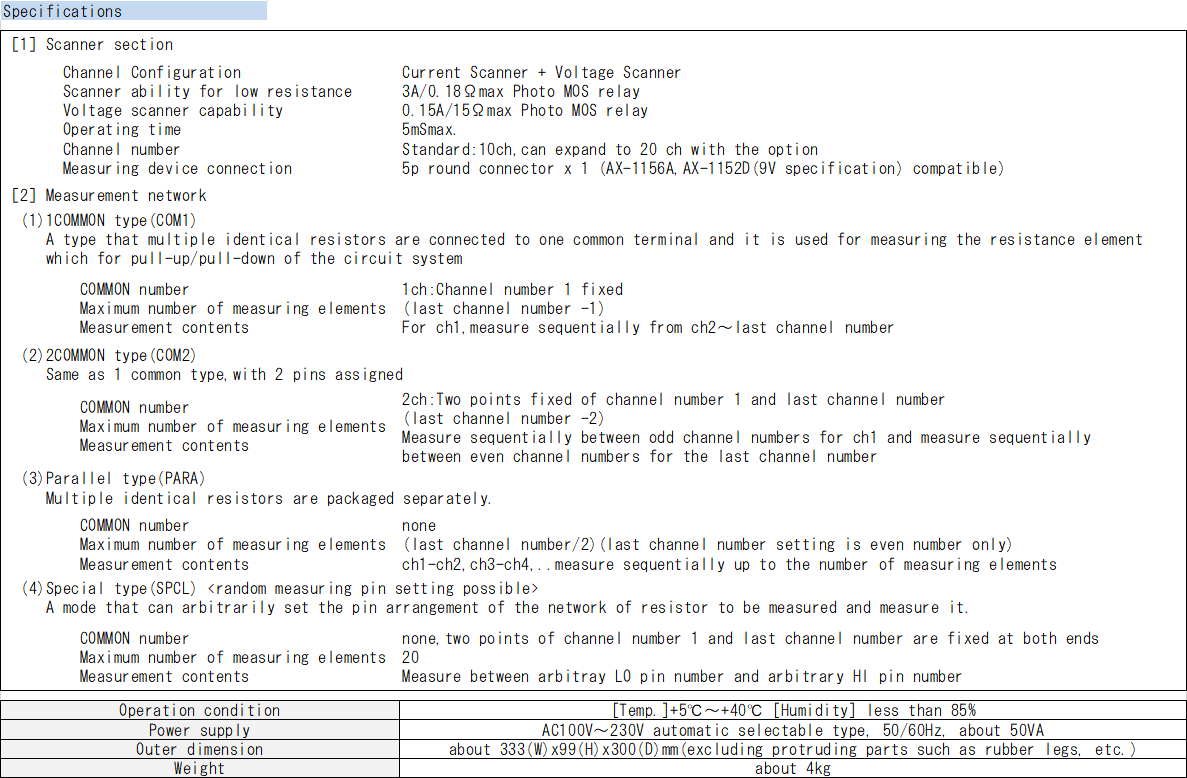

사용 주위 온도: + 5 ° C ~ + 40 ° C, 습도: 85% 미만

소요 전원 AC110V/230V 전환, 50/60Hz, 약 60VA

외형 치수 334 (W) × 99 (H) × 300 (D) mm

무게 약 4kg
