ADEX社 AX-365E 120Hz/1kHz 대용량 적층 세라믹 (MLCC) 체커 2pF대응 대용량 적층 세라믹 콘덴서의( MLCC ) 테이핑 공정 및 검사에 최적





ADEX社 저항계측기, 2차전지 밧데리 IR/OCV체커, 콘덴서 MLCC용량체커

수입, 유통 판매, 수리지원하는 해성시스템입니다

ADEX社 계측기 제품 구입문의 및 수리문의 / 계측기대여 문의는

☞ 해성시스템 ( Hae Sung Systems, Inc.) http://naver.me/xbDsr3M8

☎ 제품 상담 02) 2233-8949  ☎ 010) 2948-6944

☎ 수리 문의 02) 2233-4989    Fax :02-711-6944





ADEX社 AX-365E 초고속·고정밀도·120Hz/1kHz 디지털 대용량 MLCC 대응 체커

2pF 레인지의 추가에 의해, 미소 용량 측정의 정밀도·안정도를 향상

정전압 측정 방식으로 대용량 적층 세라믹 콘덴서의 테이핑 공정 검사에 최적



● 직렬 등가 회로, 병렬 등가 회로 전환 가능

●정전압 신호 측정 가능(일부의 레인지는 비대응)

● Tanδ 측정 가능(2pF 레인지는 비대응)

● 프로브 콘택트의 마모를 줄이기 위해 측정 전류를 간간히 인가 [120μF/1.2mF 레인지]

●레인지마다 3단자/5단자[콘택트·체크] 선택 가능

●미소 용량에서 대용량까지 광범위 측정 레인지[2pF~1.2mF 레인지]

●3½자리 표시 및 LO/GO/HI/컨택트·에러 출력

●초고속 측정 측정 중 시간 대표치[1.2m sec:FAST 모드]

●RS-232C 표준 장비





동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.





동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

ADEX社  대용량 적층 세라믹 (MLCC) 검사기, 디지털 LCR Meter, with tanδ ( D-display ),

콘덴서 용량측정기. 누설 전류( leak current )측정기, 낮은 임피던스 콘덴서의 ESR / Z 검사기 고속 측정 · 검사에 최적

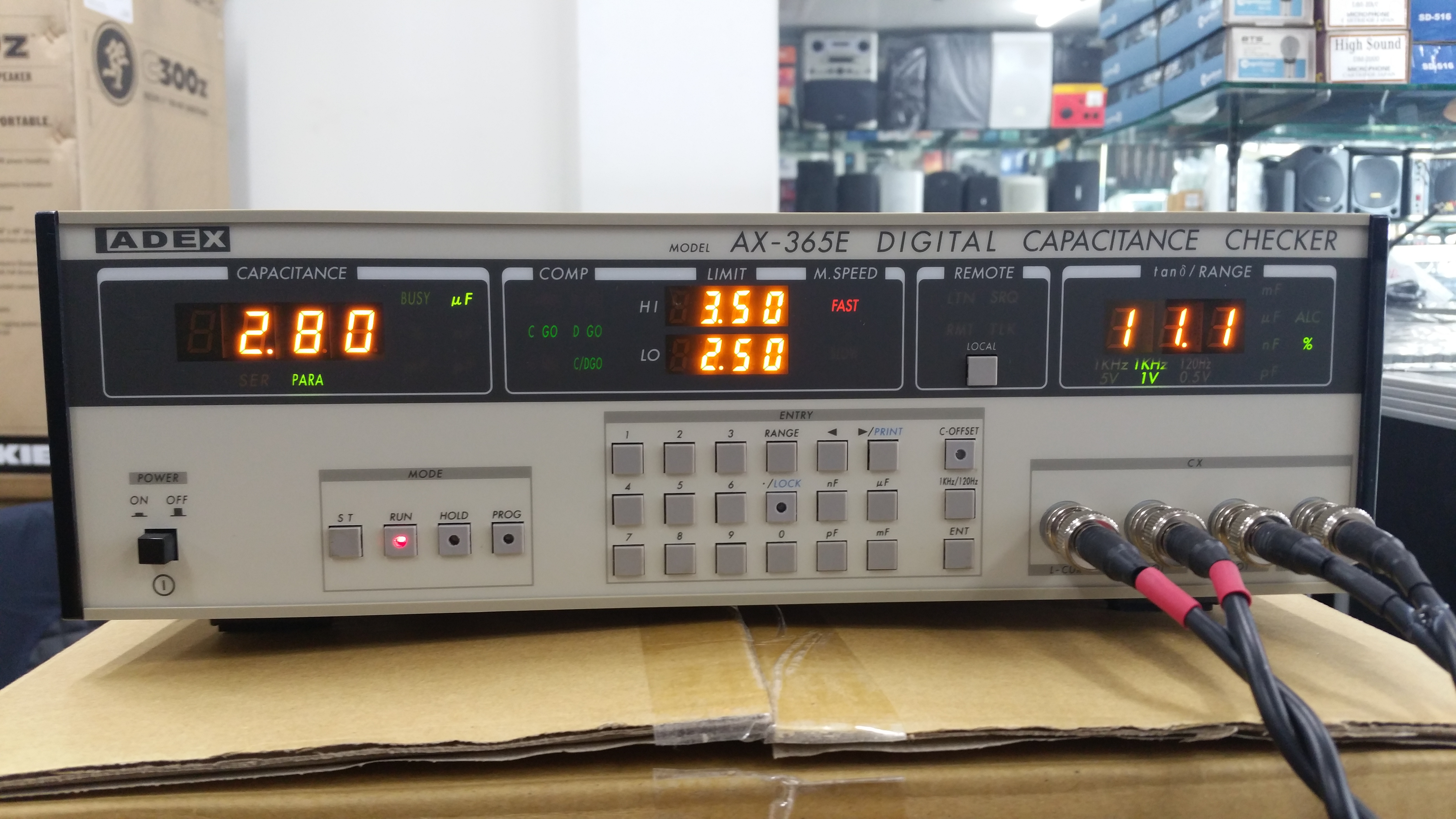

AX-365E

초고속 · 고정밀도 120Hz／1kHz 대용량 적층 세라믹 (MLCC) 체커기

2pF 범위를 추가하여 미소 용량 측정의 정확성 안정성 향상

정전압 측정 방식으로 대용량 적층 세라믹 커패시터의 테이핑 공정 검사에 최적

■ 측정 범위 : 2pF ~ 1.2mF ( Tan δ 측정 가능 )

● 분류기능 선별용 :양품판정 2 분류( GO ) ** 콘덴서 용량양품값 -1 / Tan δ 양품 - 1

                              불량판정 3분류 (LO · HI) ** 콘덴서 용량불량값 -2 / Tan δ 불량 - 1

http://naver.me/G9jKz9PG





AX-325N

디지탈 콘덴서 용량측정기 (1kHz)

BCD 병렬 출력 내장 고속형

■ 측정 범위 : 10pF ~ 9.9μF / ± 99.9 %

● 분류기능 선별용 : 양품판정 1 분류( GO )

불량판정 2분류 ( LO · HI )

http://naver.me/FOP6

AX-710D

전해 콘덴서의 누설 전류( leak current )를 고속으로 측정 · 판정

■ 측정 범위 : 0.0nA ~ 299.99mA

● 분류기능 선별용 : 양품판정 1 분류( GO )

                           불량판정 2분류 ( LO · HI )

http://naver.me/G2lLILy0







AX-369B

120 Hz/1 kHz 고속형 디지탈 C-tan δ 미터

알루미늄 전해 콘덴서, 탄탈 콘덴서의 측정 검사

■ 측정 범위 :      C : 0 ~ 39.99mF

                          tanδ : 0 ~ 199.9 %

● 분류기능 선별용 : 양품판정 1 분류( GO )

                           불량판정 2분류 ( LO · HI )

http://naver.me/FOP6VQbs



AX-3121A

고속·고정밀도·120Hz 디지탈 용량 checker

전해 콘덴서, 탠탈럼 콘덴서의 테이핑기, 선별기에 최적

■ 측정 범위 : 100nF ~ 99.9mF

● 분류기능 선별용 : 양품판정 1 분류( GO )

                           불량판정 2분류 ( LO · HI )

http://naver.me/5LU2k8SU





디지털 LCR 미터



코일, 축전기, 저항기 등의 전자 부품을 비롯해 스위치, 릴레이 등의 접촉저항 측정 및

전지의 내부저항 측정 및 반도체의 접합용량의 측정 등 모든 소자의 측정을 쉽게 할 수 있습니다.





AX-221N

디지털 LCR Meter, with tanδ ( D-display ) 오토 레인지 및 오토 모드 기능 장착



● 측정 범위 : L ... 0.1μH ~ 199.9H



                    C･･･ 0.1pF～1999μF



                    R･･･ 1mΩ～1999kΩ



                    D･･･0.001～1.999



http://naver.me/5oFdOfL8















AX-222  디지털 LCR 미터

비교기를 내장하고 있기 때문에 판정 결과를 LED 표시 및 부저로 알리고 출력을 [GO] [NG]의 판정 표시



● 측정 범위 : L ... 0.1μH ~ 199.9H



                    C･･･ 0.1pF～1999μF



                    R･･･ 1mΩ～1999kΩ



                    D･･･0.001～1.999



● 분류기능 선별용 : 양품판정 1 분류( GO ) ** 콘덴서 용량양품값 / Tan δ 양품 - 1



                            불량판정 3분류 ( LO · HI ) ** 콘덴서 용량불량값 -2 / Tan δ 불량 - 1



http://naver.me/5HYMNBVZ

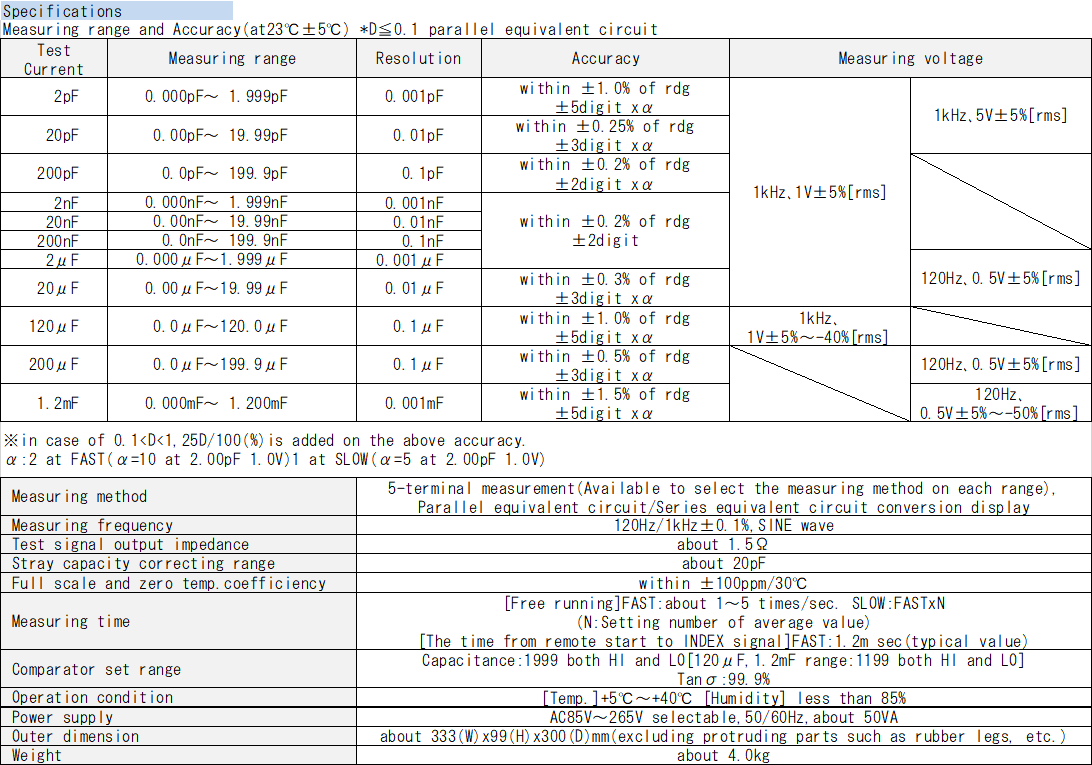

SPECIFICATIONS

Measuring range and Accuracy (D<0.5 at 23°C±5°C

Range	Measuring range	Accuracy	Measuring voltage
2pF	0.00pF~1.99pF	within±0.25% of rdg ±3digit×α	1kHz, 1V±5%(r.m.s.)
200pF	0.0pF~199.9pF	within±0.2% of rdg ±2digit×α
2nF	0.000nF~1.999nF	within±0.2% of rdg ±2digit
20nF	0.00nF~19.99nF
200nF	0.0nF~199.9nF
2μF	0.000μ~1.999μF
20μF	0.00μF~19.99μF	within±0.3% of rdg ±3digit×α
120μF	0.0μF~120.0μF	within±1.0% of rdg ±5digit×α	1kHz, 1V+5%~-40%
200μF	0.0μF~199.9μF	within±0.5% of rdg ±3digit×α	120Hz, 0.5V±5%(r.m.s.)
1.2mF	0.000mF~1.200mF	within±1.5% of rdg ±5digit×α	120Hz, 0.5V+5%~-50%



Measuring method	3/5-terminal measurement(Available to select the measuring  method on each range) Parallel equivalent circuit.
Test frequency(f)	120Hz/1kHz ±0.1%, SINE wave
Test signal output impedance	about 1.5Ω
Stray capacity correcting range	about 20pF
Full scale and zero temp. coefficiency	within ±100ppm/°C
Measuring time	[Free running] 　FAST→1～5 times/sec. 　SLOW→"FAST"×N (N:Average value setting count)  [Time from external start to EOC] 　FAST→about 1.5msec.(Representation value)
Comparator setting range	1999(120μF/1.2mF - Range : 1200) both for HI and LO Limit
Indication of comparator's comparison result	LO/GO/HI LED display
Control signal	- remote start input      - comparison result output ] open collector:50V/100mA(max.)  - end of comparison output
Operation condition	[Temp.] +0℃～+50℃　　[Humidity] below 85
Power supply	AC85V-265V switchable, 50/60Hz, below 50VA
Outer dimension	333(W)×99(H)×300(D)mm  (excluding protruding parts such as rubber legs, etc.)
Weight	about 4kg

OPTION

GP-IB Interface RS-232C Interface *Note: only one kind of interface can be provided with the checker.





ADEX계측기 한국대리점 (ADEX 계측기 수입, 유통 판매, 수리지원) 해성시스템입니다

​

ADEX계측기 제품구입문의 및 수리문의 / 계측기대여 문의 및

이 제품 이외에도 관심있으신 제품이 있다면 언제든지 편하게 문의해주시길 바랍니다.

​

☞ 해성시스템 ( Hae Sung Systems, Inc.)

서울특별시 금천구 가산동 60-46 더리즌밸리 지식산업센터 제 3층 317호

☎ 제품 상담 02) 2233-8949 ☎ 010) 2948-6944

☎ 수리 문의 02) 2233-4989 Fax :02-711-6944

​

​

ADEX Brand Tester는 자동화기기에 장착되어 시료의 고속측정 및 비교기 ( comparator )가 내장되어있어 시료의 비교판정 결과를 설정된 하한값( LO )불량/ GO 양품 / 상한값 (HI)불량을 LED 및 부저 ( buzzer )로 설정값의 양/부판정이 가능합니다 http://naver.me/xbDsr3M8

​

​

2차전지, 밧데리, 전지 내부저항/전압 (IR/OCV)배터리테스터,

밀리옴(mΩ)미터, 써미스터(저항) 비교 체커기, 하이테크 핀셋 ( siva-touch ) 전문

​

■2차전지, 밧데리, 전지등의 내부저항/전압 (IR/OCV)체커기

■션트저항기(shunt-resistor) 등의 초저저항 (마이크로/미크론 옴(uΩ) , 밀리옴(mΩ) 체커기

■멀티리드저항 및 네트워크 저항기( 2채널, 4채널, 8채널, 10채널, 20채널 ) 체커기

■써미스터(Thermistor ,저항 온도센서) ( 1채널 , 2채널 ) 비교 체커기

■2채널 LED 체커기. 디지털 용량 체커기

■Relay Switch 접점 저항체커기

■옴 미터, 메가옴저항 (MΩ), 기가옴 저항체커기(GΩ)

■낮은 임피던스 콘덴서의 ESR / Z 체커 , 콘덴서의 손실전류( leak current )체커

■하이테크 핀셋 ( siva-touch )

■Electrial Safety Tester, 내전압시험기, 절연저항측정기

■AC 전원공급기, DC 전원공급기 전문
