ADEX社 AX-741A 초 저저항 ( uΩ ) 측정에 대응한 초 저저항 ( uΩ ) 스캐너 장치

ADEX社 저항계측기 , 2차전지 밧데리  IR/OCV체커, 콘덴서(전해, MLCC..) 용량체커  수입, 유통 판매, 수리지원하는 해성시스템입니다​  ADEX社 계측기 제품 구입문의 및 수리문의 / 계측기대여 문의는

☞ 해성시스템 ( Hae Sung Systems, Inc.)

☎ 제품 상담 02) 2233-8949  ☎ 010) 2948-6944

☎ 수리 문의 02) 2233-4989     Fax :02-711-6944











ADEX社 AX-741A  초 저저항  ( uΩ ) 측정에 대응한  초 저저항  ( uΩ )  스캐너 장치는

AX-1156A 초 저저항  ( uΩ ) 체커 ​또는 AX-1152D 초 저저항  ( uΩ ) 체커기 의 ​초 저저항  ( uΩ ) 측정에 대응한 초 저저항  ( uΩ )  스캐너 장치입니다.



본 장치에는 낮은 저항 측정 장비의 측정 전류가 3A까지 대응 가능한 전류 스캐너 소자 및

​낮은 누설 전류 형 전압 스캐너 장치를 채택 하 고 있습니다.



● AX-1156A 및 AX-1152D 등, 저 저항 계 측정기 스캐너에 최적

● 1 일반 형식 2 공통 형, 병렬 형 네트워크 저항기에 대응

● 모든 핀 지정도 할 수 있는 특수 한 형식에도 대응

● 옵션 보드에는 최대 20 핀까지 대응 (기준 10 핀)

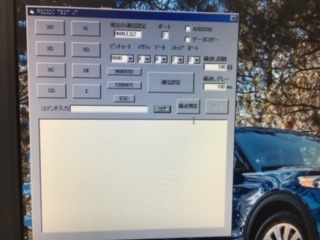

● RS-232C 통신으로 설정 가능









AX-741A.pdf





동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.

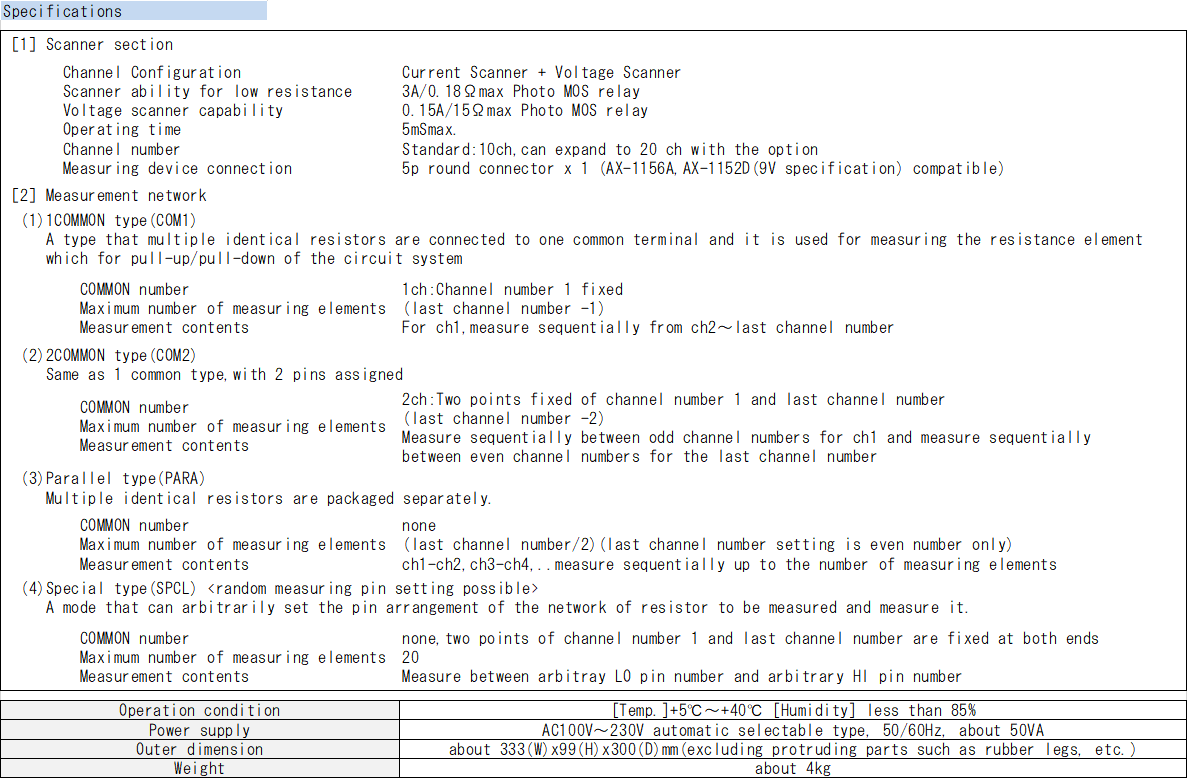

[1] 구성

채널 구성 전류 스캐너 + 전압 스캐너

낮은 저항 용 스캐너 능력 3A/0.18 Ω max 포토 MOS 릴레이

전압 스캐너 능력 0.15 A/15Ω max 포토 MOS 릴레이

동작 시간 5mSmax

채널 수 기준: 10ch 옵션에서 20ch으로 증설 가능

측정 장비 연결 5p 원형 커넥터 1 개 (AX-1156A, AX-1152D (9V) 대응)

[2] 측정

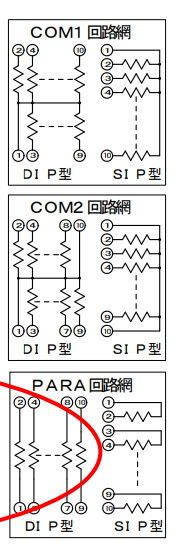

(1) 일반 형식 (예: COM1)

하나의 공용 포트에 여러 개의 동일한 저항이 연결 된 타입으로, 회로계의

​풀업/풀 다운 저항 소자의 측정입니다.

일반적인 수 1ch: 채널 번호 1 조정

최대 측정 소자 (마지막 채널 번호-1) 개의

측정 내용 ch1에 대하여, ch2-마지막 채널 번호까지 차례로 측정

(2) 일반 (COM2)

1 일반 형식 뿐만 아니라, 일반적인 2 핀이 할당 된 것

일반적인 수 2ch: 채널 1과 채널 번호 마지막 번호 2 점 고정

최대 측정 소자 (마지막 채널 번호-2) 개월

측정 내용 ch1 일반에 대하여 홀수 채널 번호 사이의 측정으로, 마지막 채널 번호가 일반에 대 한 짝수 채널 번호 사이 측정을 순차적으로 실행

(3) 병렬 형 (PARA)

여러 개의 동일한 저항 체가 별도 포장 된 것입니다.

일반적인 수 없음

최대 측정 소자 (마지막 채널 번호/2) 개의 (마지막 채널 번호는 짝수만 가능)

측정 ch1-ch2, ch3-ch4, ... 측정 소자를 차례로 측정

(4) 특별 한 형식 (SPCL) < 임의의 측정 핀 가능한 >

피 측정 저항 체 네트워크 핀 배열을 임의로 설정 하 고 측정할 수 있는 모드입니다.

일반적인 수 없이 채널 1과 채널 번호 마지막 번호 2 점이 양쪽 고정

최대 측정 소자 20 개의 측정 내용 모든 LO 핀 번호와 임의의 HI 핀 사이를 측정
