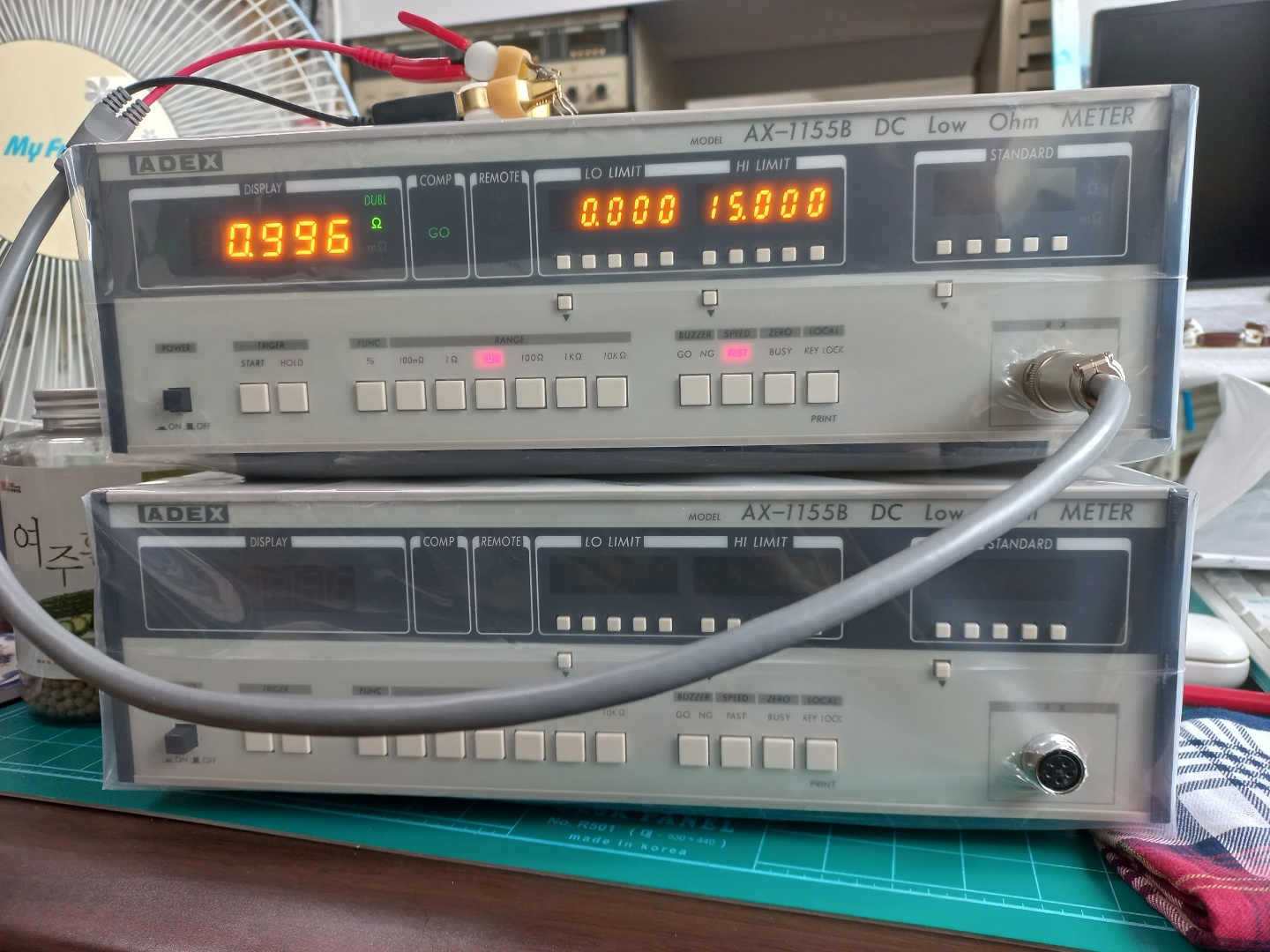

ADEX社 AX-1155B는
0.00mΩ에서 15.000kΩ(% 측정: 1mΩ~9.99mΩ/±50.0%·10mΩ~10kΩ/±50.00%)까지의
초저 저항을 고속, 고정밀도로 측정할 수 있습니다.
저저항을 저측정 전류로 측정할 때에 큰 오차 요인이 되는 열기전력을
상시 캔슬하여 측정할 수 있는 DOUBLE 측정 모드 및 특수한 오토 제로 회로를 가지고 있어
더욱 고정밀도, 고안정의 측정 가능합니다.
또한, 인덕턴스분을 가지는 인덕터, 코일 등의 직류 저항을 측정할 때 발생하는
역기전력에 의한 오차 또는 에러가 되는 것을 방지하기 위한 딜레이 시간을 각 레인지마다 설정하는 것이 가능합니다.
본 기기는 측정한 값을 디지털 표시함과 동시에 교기 결과는 오픈 컬렉터 출력, LED 표시 및 부저음 가능
설정값의 상한치 HI, GO, 하한치 LO 판정을 하여 외부에 신호를 출력합니다.
측정 속도를 임의로 설정할 수 있으며, 합니다.
콘택트 체크 회로 및 측정 전류/전압 이상 체크 회로가 표준 장비되어 더욱 측정의 신뢰도가 향상되었습니다.
초전류 측정 디지털 초저 저항 검사기 칩 인덕터의 DCR/퓨즈 저항값 등의 자동 측정에 최적
●측정 범위: [%측정] 1mΩ~9.99mΩ/±50.0% 10mΩ~10kΩ/±50.00% [mΩ측정] 0.00mΩ~15.000kΩ%
●측정전류를 낮추는 것에 의한 큰 오차요인인 열기전력의 영향을 상시 캔슬 측정
●레인지마다 딜레이 시간 설정 가능으로 인디렉트 코일도 오차/에러 없이 측정 가능
●콘택트・에러가 나기 어려운 체크 회로 표준 장비
● 비교기 결과는 오픈 컬렉터 출력, LED 표시 및 부저음 가능
●GP-IB/RS-232C/센트로닉스 출력(옵션)
●측정 전류, 전압 이상 체크 회로 표준 장비
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
동영상 서비스가 종료되어 해당 콘텐츠를 재생할 수 없습니다.
| Measuring method | 4-terminal measurement with contact check |
| Sampling time | Free running mode : 2～10 times/sec. Remote start about 15msec./30msec. [Single Mode](Difference by mode.) |
| Comparator range | Ohm mode(0~15000) or % mode(±50.00) both for the upper and lower limit. |
| Indication of comparator's comparison result | LO/GO/HI LED display and buzzer |
| Control signal | ･remote start input ･remote hold input ･comarison output[LO/GO/HI] ･contact error output ･end of comparison output |
| Operation condition | [Temp.] +5°C~+40°C [Humidity] below 85% |
| Power supply | AC100V/117V/220V/240V switchable, 50/60Hz, below 50VA |
| Outer dimension | 333(W)×99(H)×300(D)mm (excluding protruding parts such as rubber legs, etc.) |
| Weight | about 4kg |
| OPTION |
| GP-IB Interface/RS-232C Interface/Printer output(8 bit parallel Centronics) /Connecting cable to printer *Note:Only one kind of interface can be provided with the checker. |
